Результат конструкторской разработки.

Приспособление включает блок, состоящий из нижнего и верхнего пакетов. Приспособление устанавливают на пневматический пресс.

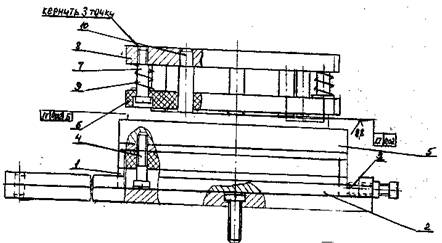

Нижний пакет устанавливают на плите 1 (см. рисунок) с возможностью горизонтального перемещения по двум направляющим 2 до регулируемого упора 3. На плите этого пакета через теплоизоляционную цементную плиту и промежуточную пластину крепежными винтами 4 закреплен электронагреватель 5.

Верхний пакет содержит трафарет 6 с пазами по конфигурации выступающих частей склеиваемой корпусной детали. Трафарет винтами 7 закреплен на плите 8 с возможностью вертикального перемещения и подпружинен пружинами 9.

В плите жестко установлены штифты 10, выступающая часть которых имеет строго одинаковую высоту.

Склеиваемый корпус, который предварительно собран в узел, укладывают между верхним и нижним пакетами блока. Весь блок по направляющим задвигается до упора в зону действия штока пневматического пресса. Затем включают пресс и электронагреватель, при этом давление усилия пресса через штифты передается на корпус склеиваемого узла. Усилие давления пресса действует в течение всего технологического процесса склеивания.

По истечении указанного технологического времени склеивания пресс выключают, блок выдвигается, склеенный в узел корпус вынимают.
