Результат выполнения конструкторской разработки.

При установке съемного листа 1 в гидропресс его приходится заводить под крышку пресса, двигать в разные стороны, поднимать и устанавливать на вытянутых руках. Этот процесс вызывает ряд неудобств и требует много времени на установку листа поддона в нужное положение.

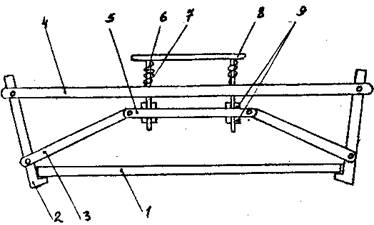

Рационализаторами комбината предложено приспособление для установки съемного листа поддона. Оно состоит (см. рисунок) из основной трубы 4, в которой делают два отверстия для свободного прохождения шпилек 6 диаметром 10 мм; двух захватов 2 из стальных уголков 20х20 мм, шарнирно -закрепленных в продольные пазы к обеим концам основной трубы; двух стальных растяжек 3 и подвижной трубы 5, связанных между собой шарнирно. К нижним концам шпилек затягивается гайками 9 подвижная труба, а верхние концы шпилек привариваются или закрепляются гайками к ручке 8. Между ручкой и основной трубой ставятся две пружины 7, которые поддерживают ручку постоянно в верхнем положении. При нажатии на ручку приспособления шпильки опускаются вниз, отводя захваты в сторону. Затем захваты подводят к съемному листу и, отпустив ручку, зажимают ими лист. После этого приспособление вместе с листом можно установить в любое положение и освободить лист путем нажатия на ручку.
