47-052-03

Наименование проекта

Управляемый электропривод двигателя постоянного тока сверлильного станка

Назначение

Для изменения скорости вращения сверла при обработке различных материалов с помощью ручки резистора управляемого пульта

Рекомендуемая область применения

Комплектация цехов обработки материалов полуавтоматическими сверлильными станками

Описание

Результат выполнения конструкторской разработки.

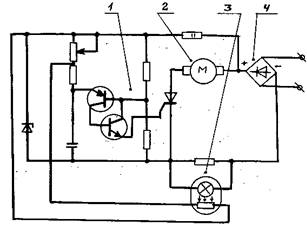

Состоит из блока 1 (см. рисунок), электродвигателя постоянного тока 2, резисторной оптопары 3, выпрямителя 4.

Напряжение на конденсаторе зависит от сопротивления переменного резистора, а от напряжения зависит момент открывания тринистора относительно начала полупериода сетевого напряжения или фазы открывания тринистора. При раннем открывании тринистора изменяется ток через электродвигатель, что приводит к увеличению числа оборотов электродвигателя. Управляют оборотами электродвигателя изменением положения ручки переменного резистора. Обратная связь осуществляется с помощью оптопары без гальванической развязки.

Преимущества перед известными аналогами

Наличие оптопары для обратной связи электродвигателя с блоком управления позволяющую стабилизировать обороты электродвигателя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уменьшается трудоемкость настройки сверлильного станка при обработке материалов различной твердости в 1,4 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.08.2003
