Описание к ИЛ № 42-072-03

Данная работа является результатом выполнения конструкторской разработки.

Принцип работы установки заключается в периодическом заполнении зазора между шаблоном и стенкой ковша заливной огнеупорной массой, приготовленной в растворосмесителе.

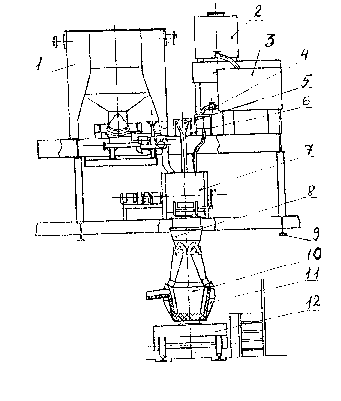

Установка наливной футеровки промковшей (см. рисунок) состоит из переносного бункера 1 кварцита, транспортного бака 2 жидкого стекла исходной плотности (1,5 т/м), бака-мешалки 3 водного раствора жидкого стекла плотностью 1,1 т/м, ленточного питателя 6 для дозированной подачи кварцита, дозатора 4 раствора жидкого стекла с трубопроводом для подачи его в растворитель, воронки 5 с труботечкой для подачи шлака феррохромового производства в смеситель. Растворосмесителя 7 циклического действия, течки 8 с подвижными рукавами для подачи жидкой огнеупорной массы по обоим продольным сторонам ковша, шаблона 10, установленного в промковш 11. Тележки 12 для передвижения промковша с шаблоном во время заливки и металлоконструкции 9. Переносной бункер снабжен секторным затвором с ручным приводом рычажного типа.

Перемешивание водного раствора жидкого стекла в баке-мешалке осуществляется путем барботирования жидкости сжатым воздухом. Ленточный питатель в зоне перегрузки материала из бункера имеет камеру, снабженную шибером с винтовым приводом. С помощью шибера устанавливается определенная высота пирога материала на ленте питателя. Дозирование материала объемное, производится по времени работы питателя. Дозирование раствора жидкого стекла и шлака феррохромового производства также объемное, производимое по мерным емкостям-дозаторам из расчета на один замес растворосмесителя.

Участок наливной футеровки промковшей

Растворосмеситель размещен в обогреваемом в зимнее время помещении, расположенным между перекрытиями - площадками. Остальное оборудование не обогревается, а бак-мешалка раствора жидкого стекла имеет местный обогрев при помощи парового змеевика.

Работа установки наливной футеровки промковшей осуществляется следующим образом. При помощи электромостового крана устанавливаются переносной бункер с кварцитом и транспортный бак с жидким стеклом исходной плотности. В баке-мешалке приготавливается водный раствор жидкого стекла рабочей плотности. В растворосмеситель подаются дозы материалов из расчета на один замес. Для этого открывается затвор бункера и на определенное время включается ленточный питатель, в мерную емкость насыпается шлак феррохромового производства и высыпается в шлаковую воронку, а дозировочный бачок до определенного уровня наливается раствор жидкого стекла из бак-мешалки с последующим сливом в растворосмеситель. При работе растворосмесителя готовится раствор наливной огнеупорной массы, которая по течке и рукавам подается в зазор между шаблоном и промковшом, перемещающимся в продольном направлении при помощи самоходной тележки.
