Описание к ИЛ № 42-065-03

Данная работа является результатом выполнения конструкторской разработки.

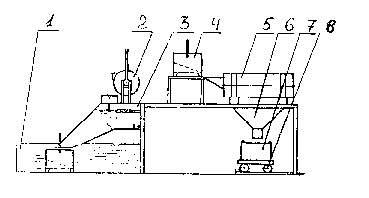

Стенд (см. рисунок) включает в себя бак 1 для воды, барабанный ковш 2 объемом 1,5 т, дроболитейный бак 3, специальную тару 4, сушильный агрегат 5, приемный бункер 6, тару 7 и тележку 8.

Работа стенда заключается в следующем. Барабанный ковш с жидким чугуном устанавливается кран-балкой на стенд в ловители, и производится разливка чугуна в чашу дроболитейного бака. Струя жидкого металла диаметром 15 мм, попадая в бак, разбивается струей воды, подаваемой под давлением через специальное сопло. Происходит образование дроби. По дну дроболитейного бака вода подается сплошной полосой, что обеспечивает смывание дроби в специальную тару, находящуюся в баке с водой. Затем влажная дробь высыпается из тары в сушильный агрегат. В процессе сушки дробь разделяется по фракциям и поступает в приемный бункер, а из него - в тару и на тележке далее к месту назначения.

Стенд для получения дроби
