Результат выполнения конструкторской разработки

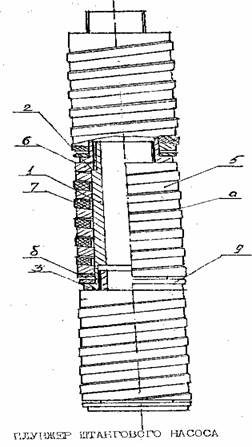

Плунжер состоит из обоймы 5 (см. рисунок), выполненной в виде винтовой спиральной пружины, в пазах каждой располагаются витки уплотнительного элемента 7 из эластичного материала, с образованием между ними винтового спирального паза «а». Обойма установлена на кольцевой выступ 2 составного элемента 1 с возможностью образования зазора «б» между опорным кольцом уплотнительного элемента и выступом составного элемента. Плунжер выполнен из нескольких составных элементов, винтовые спиральные пазы «а» которых гидравлически связаны между собой.

При действии гидростатического давления пластовая жидкость перетекает по винтовому спиральному пазу «а» с обеспечением распределения давления между уплотнителем 4 и их спиральными витками и поджимом к стенке цилиндра. При изменении направления движения плунжера вниз давление над и под плунжером выравнивается, что приводит к сокращению высоты витков спиральной пружины обоймы и растягиванию витков спиральной пружины уплотнительного элемента с соответствующим сокращением его наружного диаметра.

Процесс возвратно-поступательного перемещения уплотнителя на составном элементе способствует самоочистке винтового спирального паза «а» от механических частиц парафинов и сохранение его пропускной способности, что позволяет обеспечить распределение давления между составными элементами и витками в течение всего срока службы.
