Результат выполнения конструкторской разработки.

Изобретение относится к землеройно-транспортным машинам, а именно к скреперам с механизированной загрузкой ковша.

Ковш имеет боковые 1 (см. рис) и заднюю 2 стенки, днище 3 и переднюю заслонку 5. Гребковый захват 6 смонтирован на оси 7 и катках 8, соединенных со штоками гидроцилиндров 11. При втягивании штоков гидроцилиндров захват 6, удерживаемый упором 9 перемещает грунт от зоны поступления в заднюю часть ковша. При выдвижении штоков захват 6 скользит по поверхности грунта, не захватывая его, при этом свободно поворачиваясь против часовой стрелки. По мере заполнения ковша грунтом увеличивается количество грунта, перемещаемое захватом за один ход, а так же вертикальная составляющая сила, действующая на наклонно установленный захват 6. Указанная вертикальная сила отрывает катки 8 от направляющих и автоматически обеспечивает подъем захвата с увеличением объема грунта в ковше. Направляющими служат верхние кромки боковых стенок 1.

Ковш скрепера с гребковым захватом работает следующим образом.

В начальный период заполнения ковша скрепера грунтом срезаемая ножом 4 стружка движется по днищу 3 к задней стенке 2 и заполняет заднюю часть ковша. Подвижный гребковый захват 6 находится в этот период заполнения в передней части ковша. По мере заполнения ковша грунтом увеличивается сопротивление заполнению и для облегчения преодоления срезаемой стружкой грунта включается привод загружателя. Количество грунта, перемещаемое гребковым захватом 6 за один ход и момент начала его подъема определяются углом установки захвата и регулируется упором 9. После завершения заполнения ковша грунтом захват останавливают, и он не препятствует выгрузке грунта из ковша.

Принципиальным отличием данной разработки являются соединения концов штоков гидроцилиндров управления с гребковым захватом, жестко закрепленным на оси. Концы штоков снабжены кронштейнами с регулируемыми упорами, установленными с возможностью ограничения поворота захвата, при этом направляющие установлены на верхних кромках боковых стенок ковша.

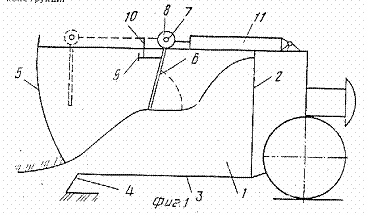

Рис. Ковш скрепера с гребковым захватом
