Частное техническое решение, имеющее самостоятельное значение.

Рабочее оборудование роторного экскаватора содержит ротор 1 (см. рис.) с ковшами 2, закрепленный на стреле 3, и его привод 4. Питатель включает наклонное днище 5, выполненное из плиты, гибкой упругой замкнутой оболочки 6 и износостойких секционных пластин 7. Полость оболочки 6 сообщена пневмолинией 8 через дроссель 9, обратный клапан 10 и пневмораспределитель 11 с ресивером 12. Над питателем и транспортирующим механизмом 13 установлен приводной лопастной барабан, выполненный в виде гибкой оболочки 14 в форме цилиндра. К наружной поверхности оболочки посредством шарниров 15 и упоров 16 прикреплены секционные лопасти 17. Оболочка 14 прикреплена к валу 18 посредством стенок 19 и гибких связей 20. Вал 18 барабана выполнен полым и его полость сообщена с замкнутой полостью оболочки 14, а через пневмолинию 21 и через пневмораспределитель 11 - с ресивером 12. Ресивер сообщен через вентиль 22 с окружающей средой, а через пневмоклапан 23 - с источником пневмоэнергии 24.

В исходном положении вентиль 22 закрыт, ресивер 12 заполнен воздухом под давлением, задаваемым пневмоклапаном 23 и сообщен через пневмораспределитель 11 с оболочками 6 и 14. При вращении ротора 1 и барабана куски грунта падают из ковшей 2 на днище питателя. Гибкая оболочка 6, сообщенная с ресивером 12 через дроссель 9 и обратный клапан 10, демпфируют динамические силовые воздействия падающих кусков грунта на днище. Часть кинематической энергии падающего грунта переходит в потенциальную энергию сжатого газа в ресивере 12. При этом дроссель 9 и обратный клапан 10, обеспечивая эластичность днища при прямом ударе, уменьшает скорость его возвращения в исходное положение, уменьшая тем самым отдачу и интенсивность обратного удара куска грунта по барабану. Часть кусков рикошетом от днища воздействует на барабан, однако гибкая оболочка 14 допускает угловое отклонение лопастей 17 относительно шарниров 15 и радиальное перемещение последних вследствие деформации оболочки, благодаря гибким связям, поэтому снижается динамическое воздействие на барабан и предотвращается заклинивание куска между лопастями 17. Предупреждение заклинивания кусков грунта между лопастями и возможность их радиального перемещения при ослаблении гибких связей предотвращает возникновение распорных усилий при попадении кусков грунта между лопастями и днищем питателя.

Предложенное устройство обеспечивает равномерную подачу на транспортирующий механизм 13 грунта, имеющего самые различные свойства и размеры, включая грунты с каменистыми включениями.

Если в процессе эксплуатации крупное тело, захваченное ковшом, попадает на питатель, то и в этом случае, благодаря упругим оболочкам, не произойдет разрушения рабочего оборудования. После остановки ротора и барабана посредством пневмораспределителя сообщают полости оболочек с окружающей средой, что обеспечивает уменьшение их объема и легкое извлечение крупного тела без повреждения рабочего оборудования. После удаления крупногабаритного тела золотник пневмораспределителя 11 возвращают в исходное положение и приводят устройство в рабочее положение.

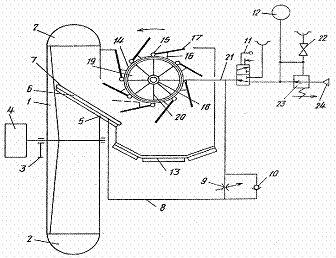

Рис. Рабочее оборудование роторного экскаватора
