Результат выполнения конструкторской разработки.

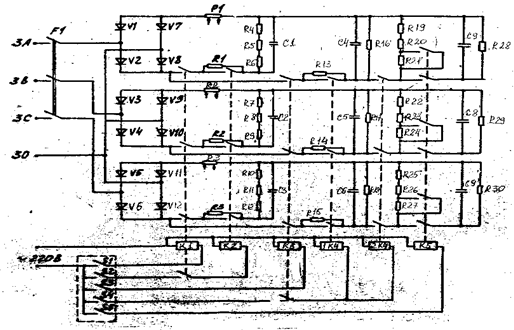

Конструктивно выполнен в виде шкафа, габаритные размеры которого 2000х1200х600 мм. Эквивалент импульсной нагрузки состоит из трех трехфазных мостовых выпрямителей (см. схему), собранных на диодах В25 В200, предназначенных для выпрямления трехфазного переменного тока в постоянный напряжением 540 В; измерительных шунтов типа 75 ШС для измерения выпрямленного тока по соответствующим ступеням; реле типа РНЕ 44 для шунтирования пусковых резисторов при достижении на конденсаторах фильтров номинального напряжения; РС- цепочек для задержки включения реле РНЕ 44 на время зарядки конденсаторов фильтров; конденсаторов фильтров; реостатов типа РСП, конденсаторов типа КНТ - 200, предназначенных для подключения РС нагрузки к выпрямленным мостам.

Вся нагрузка разделена на две независимые секции, управление которыми осуществляется дистанционно с пульта управления нагрузкой (ПуН) контакторами К1-К5 типа КНТ-200. Питание контакторов осуществляется от независимой сети напряжением 220 В. Это необходимо для того, чтобы не вносить дополнительные искажения в результате эксперимента. Разделение нагрузки позволяет исследовать работу преобразователей в различных режимах импульсной нагрузки, начиная от 25,50 до 75 % номинальной мощности. Для обеспечения безопасной работы с импульсной нагрузкой в цепи конденсаторов С4-С9 параллельно включены разрядные резисторыr16-r18,r28-r30.

На подключенное состояние соответствующей нагрузки указывает один из конденсаторов, расположенный на двери шлюза.

Контроль за выпрямленным током осуществляют микровольтметром магнитноэлектрической системы, подключенным к соответствующему шунту.
