Результат выполнения научно-исследовательской работы.

Состоит из блока формирования импульсов, синхронизированных с сетью; блока обработки импульсов; блока формирования длительности импульсов; блока формирования отпирающих импульсов; блока силовых тиристоров и сварочного трансформатора.

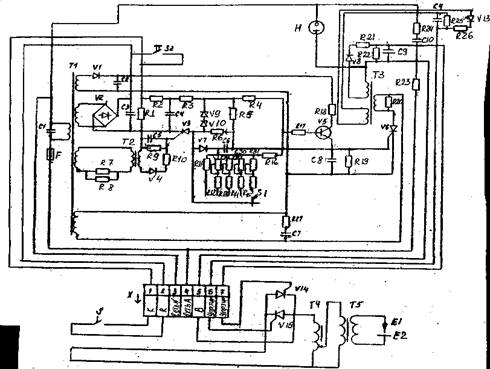

Блок формирования импульсов состоит из обмоткиivтрансформатора Т ₁ (см. схему); трансформатора Т ₂; резисторовr7,r9и диодаv ₄. Этот блок вырабатывает синусоидальные синхронизированные с промышленной сетью 50Гц импульсы.

В блок обработки импульсов входят: обмоткаiiiтрансформатора Т ₁; диодный мостv2; конденсаторы С ₃,С ₁;r1 - r6; тиристорv ₃; стабилитроныv9,v10. Блок преобразует поступающие с формирователя импульсы в прямоугольные.

Блок формирования длительности импульсов состоит из обмоткиiiтрансформатора Т ₁; диодовv1,v7; транзистораv5; конденсаторов С ₂, С ₆; резисторовr11 - r17,r28 - r31; переключателяs1. Блок формирует прямоугольные импульсы строго определенные по времени. Длительность импульсов зависит от положения движка переключателяs1и должна изменяться в пределах 20, 40, 60, 80, 100 м/сек, так как соответствует одному, двум, трем, четырем и пяти периодам сетевого переменного тока.

Блок формирования отрицательных импульсов состоит из обмоткиivтрансформатора Т ₁, импульсного трансформатора Т ₃; тиристораv6; резисторовr19,r20,r27; конденсаторовc7, С8. Блок формирует отпирающие импульсы для блока силовых тиристоровv14,v15, которые включены по встречно-параллельной схеме. Время открытия тиристоров зависит от длительности отпирающих импульсов, а от этого соответственно, зависит мощность сварочного импульса на сварочном трансформаторе Т.

Схема работает следующим образом: между электродами Е1 и Е2 помещают свариваемые детали. Для проведения сварки нажимают на конечный выключательs, при этом на базу транзистораv5подается отпирающий импульс тока, длительность которого задается блоком формирования длительности импульсов. Транзисторv5отпирает тиристорv6и через импульсный трансформатор Т ₃ проходит импульс тока, которым отпираются силовые тиристорыv14иv15. Через силовой трансформатор Т ₅ и через свариваемые детали пройдет импульс энергии, равный произведениюi·u·t, гдеi - cила тока,u -напряжение,t -время. При прохождении тока через свариваемые детали, в месте стыка происходит их сварка. Величину произведенияi·u можно регулиро-вать автотрансформатором Т ₄.
