ИННОВАЦИИ БИЗНЕСУ

Результат выполнения конструкторской разработки.

Подвеска в подвижной цепной конвейерной линии окраски и сушки велосипеда является несущим механизмом транспортируемого груза.

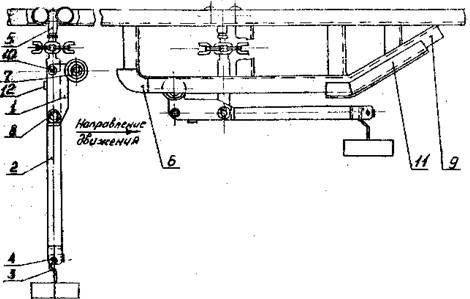

Подвеска работает по принципу двуплечевого рычага, коротким плечом которого являются щечки 1 (см. рисунок), а длинным - штанга 2. Транспортируемое изделие подвешивают крючком 3 на палец 4 штанги. При подходе каретки 5 с подвеской, несущей изделие, к копиру 6 катки 7, обкатываясь по нему поворачивают плечи подвески вокруг оси 8 и поднимают конец штанги с подвешенным изделием. Пройдя определенное расстояние в поднятом состоянии, изделие подвешенное на пальце, начинает плавно опускаться. Катки скатываются по пологому участку 9 копира, плечи подвески поворачиваются вокруг оси, опуская изделие вниз. Во избежание резкого опускания конца плеча с изделием при отрыве катков от копира предусмотрен удлиненный ролик 10, который скатываясь по горке 11 копира, продолжает плавный спуск изделия. От качки штанги с изделием вокруг оси предохраняет упорная планка 12.
