Описание к ИЛ № 29-359-03

Результат выполнения конструкторско-технологической разработки.

Уплотнительный узел устанавливается в корпусе 1 гидромолота (см. рис.), содержащем бок 2, и конструктивно выполнен в виде направляющей втулки 3, содержащей уплотнительное гнездо 4, в котором установлены эластичная манжета 5 и защитное кольцо 6, а также дополнительное уплотнительное гнездо 7, в котором установлены эластичное кольцо 8 и защитное кольцо 9.

На рабочей поверхности направляющей втулки 3 выполнена маслосъемная проточка 10, соединенная радиальным каналом 11, содержащим эластичное кольцо 12, выполняющее роль обратного клапана, и специальным каналом 12 через дроссель 14 с уплотняемой полостью 15. Для предотвращения попадания пыли внутрь уплотнительного узла и удержания смазки служит сальник 16.

Уплотнительный узел работает следующим образом. При отсутствии давления рабочей жидкости в уплотняемой полости 15 и неподвижном бойке 2 эластичное кольцо 8 за счет радиального натяга плотно прижимается к бойку 2, обеспечивая герметичность уплотняемой полости 15. При наличии давления рабочей жидкости в уплотняемой полости 15 и движении бойка 2 вправо эластичное кольцо 8 отжимается в глубину дополнительного уплотнительного гнезда 7, и рабочая жидкость проникает на рабочую поверхность направляющей втулки 3, смазывая и охлаждая ее. Герметичность подвижного сопряжения бойка 2 и направляющей втулки 3 обеспечивается эластичной манжетой 5.

При отсутствии давления рабочей жидкости в уплотняемой полости 15 и принудительном движении бойка 2 влево под воздействием внешнего усилия, приложенного к бойку 2, эластичное кольцо 8 может быть отжато гидродинамическим давлением рабочей жидкости, втягиваемой в зазор между бойком 2 и направляющей втулкой 3. При достижении маслосъемной проточки 10 рабочая жидкость по радиальному каналу 11, отжимая эластичное кольцо 12, через специальный канал 13 возвращается в уплотняемую полость 15. При этом происходит разгрузка эластичной манжеты 5 от гидродинамического давления рабочей жидкости.

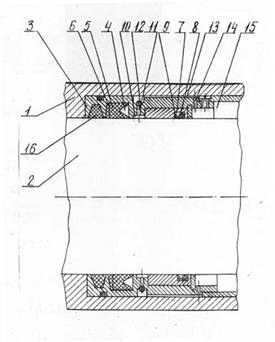

Рис. Уплотнительный узел бойка гидромолота
