Номер

29-342-03

Наименование проекта

Окорочный станок ДС-12

Назначение

Окорка крупномерных лесоматериалов любого температурно-влажностного состояния без предварительной подсортировки по толщинам и породам

Рекомендуемая область применения

Лесоперерабатывающие предприятия для комплектации ленточнопильных и шпалопильных линий, где сортировка сырья перед распиловкой как технологич-я операция не требуется, а также в оборудовании для окорки низкокачественной древесины при пр-ве технологич. щепы

Описание

Описание к ИЛ № 29-342-03

Результат выполнения конструкторско-технологической разработки.

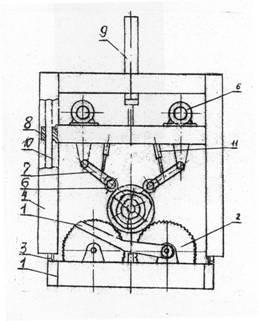

Станок (см. рис.) имеет станину 1 с механизмом вращения 2 и горизонтальными направляющими 3, на которых смонтирована с возможностью перемещения вдоль бревна П-образная рама 4. Механизм вращения бревна выполнен в виде рифленых дисков. Окорочные инструменты 5, приводимые во вращение электродвигателями 6, с помощью шарнирных рычагов 7 установлены на подвижной траверсе 8.

Траверса гидроцилиндром 9 перемещается под окориваемым бревном по вертикальным направляющим 10. Прижим окорочных инструментов осуществляется гидроцилиндром 11. С помощью гидрораспределителя усилие прижима инструмента в процессе окорки автоматически поддерживается постоянным.

Рис. Окорочный станок ДС-12

Преимущества перед известными аналогами

В конструкции широко использован профильный и листовой сортимент, что облегчает ремонт станка на предприятиях. Станок может эксплуатироваться как в закрытых помещениях, так и на открытых площадках

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике станка

Технико-экономический эффект

Повышение производительности труда в 4 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.08.2003
