Описание к ИЛ № 29-340-03

Результат выполнения конструкторско-технологической разработки.

Прибор переносного типа (см. рис.) , имеющий цифровую индикацию температуры непосредственно в градусах Цельсия, выполнен на интегральной основе микросхем К 155, К176, К140. В основу прибора положен принцип непрерывного усиления сигнала с температуры усилителем МДМ и циклическим сравнением его со ступенчато-возрастающим напряжением.

Момент равенства однозначно определяет цифровой код температуры.

Прибор работает следующим образом. Сигнал, пропорциональный температуры, с датчика 1 поступает на усилитель 2, выполненный по схеме модулятор-демодулятор, и выдается на один из выходов компаратора 3.

На второй вход компаратора подается ступенчато изменяющееся напряжение с генератора 5 (одна ступенька напряжения соответствует изменению напряжению с усилителя 2 при изменении температуры на 1°С). Одновременно импульсы, соответствующие количеству ступенек, подаются на десятичный счетчик 6. В случае равенства напряжений на входах компаратора 3.

На второй вход компаратора подается ступенчато изменяющееся напряжение с генератора 5 (одна ступенька напряжения соответствует изменению напряжения с усилителя 2 при изменении температуры на 1°С). Одновременно импульсы, соответствующие количеству ступенек, подаются на десятичный счетчик 6. В случае равенства напряжений на входах компаратора 3 срабатывает триггерная схема 9 и счет импульсов прекращается. Индикатор 8 через дешифратор 7 высвечивает показания счетчика, соответствующие измеряемой температуре в °С.

Источник образцового напряжения 4 служит для стабилизации работы генератора ступенчатого напряжения.

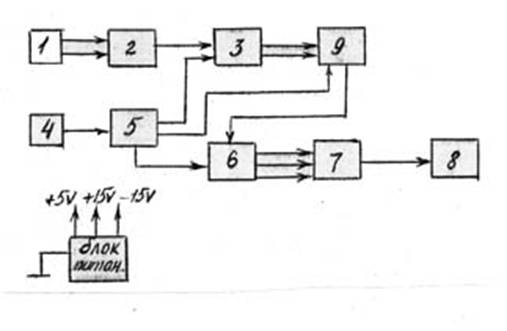

Рис. Прибор цифровой индикации температуры переносного типа
