Описание к ИЛ № 29-339-03

Результат выполнения конструкторско-технологической разработки.

Стенд состоит (см. рис.) из рамы 1, на которой установлен имитатор уплотнений 3, насосной станции для создания давления и системы измерений параметров уплотнений гидроагрегатов. Шток 3 имитатора связан с кареткой 4, перемещающейся по направляющим и связанной посредством шатуна 5 и кривошипа 6 с осью редуктора 7, получающего крутящий момент через ременную передачу 8 от эл/двигателя 9.

Насосная станция состоит из масляного бака 10, масляного насоса высокого давления 11, электродвигателя 12, распределителя 13, обратного клапана 14, манометра 15, маслопроводов 16.

Экспериментальные исследования производит следующим образом. На контактном манометре устанавливает требуемое давление рабочей жидкости, включают электродвигатель 12, приводящий в действие масляный насос, который подает рабочую жидкость из масляного бака по маслопроводу через распределитель в цилиндр имитатора.

При достижении заданного уровня давления контактный манометр отключает электродвигатель 12. После этого отключают электродвигатель 9, который через ременную передачу, редуктор, кривошип, шатун и каретку приводит в возвратно- поступательное движение составной шток имитатора.

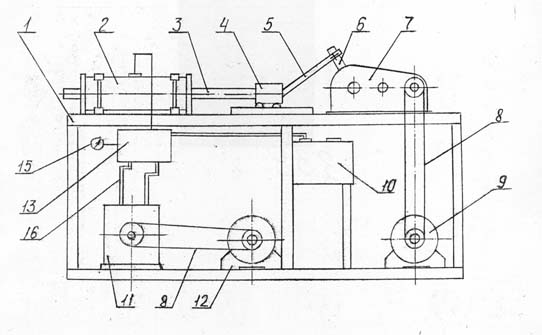

Рис. Стенд для исследования уплотнений гидроагрегатов
