Номер 29-338-03 |
|||
|
Наименование проекта Стенд для оценки уровня вибрации электродвигателей станков |
|||
|
Назначение Аттестация двигателей точных станков |
|||
|
Рекомендуемая область применения Предприятия промышленности при оценке уровня вибрации электродвигателей |
|||
|
Описание
Описание к ИЛ № 29-338-03

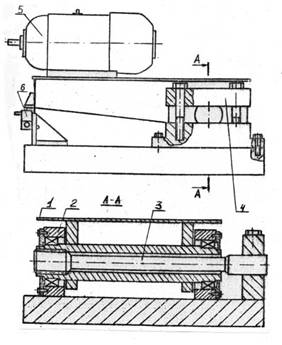

Результат выполнения конструкторско-технологической разработки. Стенд состоит из (см. рис.) из платформы 1, установленной на подшипниковых опорах 2, сменного торсиона 3, неподвижного зажимного устройства 4, установленного на платформе электродвигателя 5 и измерительного прибора 6. Один конец торсиона соединен с платформой шлицевым соединением, а другой - с зажимным устройством путем зажима плоского хвостовика прижимной планкой. Сменный односторонний торсион соединен с неподвижным зажимным устройством и платформой на подшипниковых опорах, жесткость которого соответствует массе устанавливаемого электродвигателя. Длина сменных торсионов постоянна. Регулирование собственной частоты платформы обеспечивается заменой торсионов, жесткость которых определяется сечением рабочего участка. Подбор сечения торсиона по массе устанавливаемого двигателя осуществляется путем механической обработки (например, точением). Это достигается установкой платформы на независимые от торсиона подшипниковые опоры и использованием разборного соединения торсиона с платформой.
- Рис. Стенд для оценки уровня вибрации электродвигателей станков |
|||
|
Преимущества перед известными аналогами Использование одностороннего торсиона обеспечивает постоянство избирательных свойств колебательной системы (постоянная жесткость), одна собственная частота, постоянная фаза при измерениях, что повышает надежность измерений |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Конструктивное решение обеспечивает более надежное закрепление торсиона в зажимном устройстве и разборное соединение с платформой. Уменьшаются размеры, масса. использование набора торсионов делает стенд более универсальным по номенклатуре двигателей |
|||
|
Технико-экономический эффект Внутреннее использование торсиона существенно уменьшает затраты на изготовление. Повышение надежности измерений на 30% |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 21.08.2003 |
