Номер 29-333-03 |
|||
|
Наименование проекта Стенд-копир для сборки плит с деревянным каркасом для блок-ферм |
|||
|
Назначение Сборка крупноразмерных плит шириной 3,0 м и длиной до 6,0 м, имеющих деревянный каркас и выполняющих функции верхних поясов пространственных совмещенных блок-ферм покрытий |
|||
|
Рекомендуемая область применения Строительство для уменьшения трудоемкости сборки плит |
|||
|
Описание
Описание к ИЛ № 29-333-03 Результат выполнения конструкторско-технологической разработки. Стенд - копир включает в себя (см. рис.) шарнирно-соединенные между собой платформы - копиры 1, 2; две мачты 3, раскрепленные подкосами 4. Стенд снабжен двумя электрическими лебедками грузоподъемностью до 500 ктс. Платформа - копир 1 предназначена для сборки щитов ограждения плиты и представляет собой в плане металлическую ферму с параллельными поясами, которые выполняются из швеллера № 12, а раскосы и стойки - из уголков 63х5. К поясам с помощью электросварки прикреплены ограничители из уголков, обеспечивающие требуемую точность сборки щита. Платформа - копир 2 предназначена для крепления щита к основным несущим ребрам плиты и представляет собой металлическую балочную клетку из швеллеров № 12, жесткость в плане которой обеспечивают связи из уголков 63х5. Платформа имеет четыре площадки из листовой стали толщиной 10 мм для крепления мачт и лебедок. Точность расстановки основных несущих ребер обеспечивают струбцины, устанавливаемые по разметке на швеллерах. Мачты имеют сварное коробчатое сечение из швеллеров № 12 и снабжены стальными блоками для пропуска тросов лебедки в верхних торцах. Подкосы запроектированы из уголков 63х5. При сборке плит на платформу 1 устанавливают элементы обрамления щита, прикрепляют к ним вспомогательные поперечные ребра, укладывают листы обшивки и присоединяют их к полученному каркасу. С целью обеспечения точности исполнения щита контролируют плотное касание указанных элементов об ограничители платформы и гвоздями, забиваемыми через отверстия в уголках-ограничителях в элементы обрамления, фиксируют щит. На платформу 2 укладывают ребра-брусья между струбцинами, обжимают ребра в сторону ограничительной деревянной прокладки 5, чтобы торцы их были в одной плоскости. Далее в помощью лебедок переворачивают платформу 1 до обшивки щита с верхними основных ребер удаляют гвозди, фиксирующие щит, возвращают платформу 1 в исходное положение. Щит прикрепляют к ребрам и производят паро- и теплоизоляцию плиты.

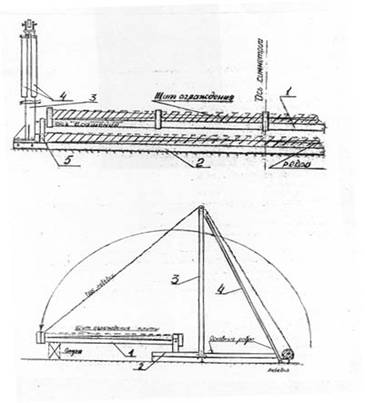

Рис. Стенд - копир |
|||
|
Преимущества перед известными аналогами Все элементы стенда-копира УСМ-6 соединены с помощью болтов, что позволяет разобрать его на удобные для транспортировки отправочные марки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Стенд - копир УСМ-6 может применяться как в заводских, так и в построечных условиях. Сборку плит на стенде производят два рабочих |
|||
|
Технико-экономический эффект Снижение трудоемкости сборки в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 20.08.2003 |
