Описание к ИЛ № 29-332-03

Результат выполнения конструкторско-технологической разработки.

Перемычка (см. рис.) состоит из деревянного каркаса 1, доски 2 длиной 1,0-3,0 м; комбинированного фильтра, состоящего из металлической сетки 3 и фильтрующего полотна рубероида 4; контрфорса 5 из раздробленной горной породы; преграды, состоящей из металлической сетки 6, на которую навешиваются отрезки вентиляционного рукава; подсыпки 8 из горной массы высотой, равной половине высоты выработки с противоположной стороны от закладочного массива 9, и распорных стоек 10 длиной 1,0-2,5 м.

Закладочную перемычку возводят следующим образом: в горной выработке 11 устанавливаются четыре стойки каркаса, к которым прибиваются поперечные доски на половину высоты выработки в нижней части перемычки. Перед перемычкой на почву выработки по ее ширине 4,0 м длине 5,0 м расстилается металлическая сетка, один конец которой крепится к поперечным доскам. Затем на металлическую сетку расстилается рубероид и также крепится гвоздями к доскам. Свободный конец металлической сетки загибается под углом к слоям текучей закладочной смеси. Из ближайшей горной выработки с помощью ПДМ доставляется горная масса и размещается в комбинированном фильтре перед перемычкой в изолируемом пространстве. Горной массой комбинированный фильтр прижимается к почве выработки и к нижней части перемычки на половину высоты выработки.

После возведения контрфорса за перемычкой дополнительно устанавливается одна стойка каркаса, с противоположной от его стороны закладочная перемычка подсыпается горной массой на половину высоты выработки. Над контрфорсом в изолируемом пространстве секционно устанавливается металлическая сетка 6 под углом к перемычке по всей ее длине. Один конец сетки 6 проволокой скрепляется с сеткой 3, другой соединяется с штангами 12 крепи выработки. Над контрфорсом под углом к друг другу в два ряда к металлической сетке крепятся проволокой, образуя щель до 0, 3 м, отрезки вентиляционного рукава 7. Причем отрезки вентиляционного рукава одного ряда перекрывают щели между отрезками другого ряда. Отрезки вентиляционного рукава в каждом ряду свободно опущены до контакта с открытой поверхностью контрфорса. По мере омоноличивания контрфорса твердеющей смесью к каркасу прибиваются доски, на которые навешивается рубероид.

Таким образом, возводится закладочная перемычка, в нижней части которой сформировано подпорное сооружение из раздробленной горной массы на половину высоты выработки, а в верхней части над контрфорсом возведена преграда-волнорез из гибких плоских элементов.

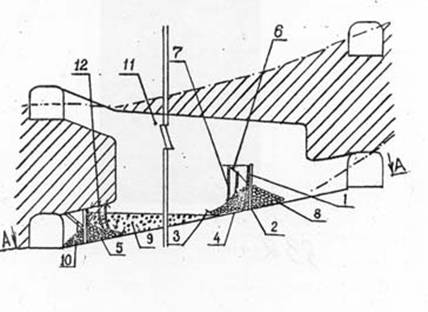

Рис. Закладочная перемычка
