Номер 29-329-03 |
|
Наименование проекта Ороситель для дискового отрезного станка |
|
Назначение Стабилизация положения фрезы, гашение высокочастотных колебаний, снижение запыленности и шума |
|
Рекомендуемая область применения Предпрятия машиностроения, металлообработки, имеющие фрезерные станки типа Т-130, УР-66, МР-600, СМР-072, СМР-015, а также малые ручные станки |
|

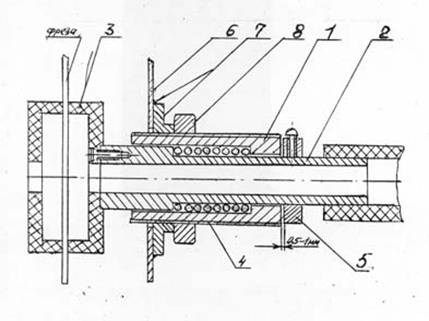

Описание Описание к ИЛ № 29-329-03 Результат выполнения конструкторско-технологической разработки. Ороситель состоит (см. рис.) из направляющей втулки 1, закрепленной с помощью гайки 7 и контргайки 8 на защитном кожухе фрезы 6. Внутри направляющей втулки установлена подвижная труба 2, ход которой ограничивается с одной стороны пружиной 4, а с другой - стопором 5 с двумя винтами, установленными под углом 45° относительно друг друга. На свободный конец подвижной трубы надет резиновый патрубок 9, по которому подводится охлаждающая жидкость - вода. Другой конец подвижной трубы прикреплен с помощью винтов к чашке 3. Во время работы фреза охлаждается водой, которая под действием центробежной силы стекает в зону резания. От выбора места расположения оросителя меняется коэффициент использования охлаждающей воды, он может достигать значения 0,9. Для увеличения эффекта шумогашения ороситель крепят на дополнительном кронштейне, не связанном с кожухом фрезы, и устанавливают на фрезу два и более оросителей. Установка дополнительных оросителей наиболее целесообразна для станков УР-66 и МР-600.
Рис. Ороситель для дискового отрезного станка |
|
Преимущества перед известными аналогами Обеспечивается снижение общей вибрации станка во время фрезерования |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Обеспечивается получение стабильных результатов |
|
Технико-экономический эффект Улучшение условий труда, снижение шума на 37% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.08.2003 |
