Номер 29-328-03 |
|||
|
Наименование проекта Гидроподъемник для закалки деталей на установке ТВЧ |
|||
|
Назначение Осуществление непрерывной или дискретной закалки рабочих поверхностей деталей типа шестерня, звездочка, ступица и пр. |
|||
|
Рекомендуемая область применения Применение в термических цехах машиностроительных предприятий с широким диапазоном типоразмеров мелких и средних деталей, подвергаемых закалке токами высокой частоты |
|||
|

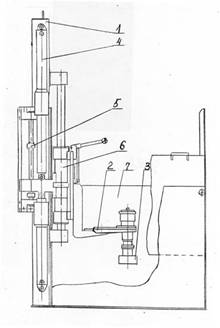

Описание Результат выполнения конструкторско-технологической разработки. Грузоподъемник (см. рис.) состоит из стойки 1, поворотной консоли 2 с гидроприводом вращения 3, двух плунжерных гидроцилиндров привода вертикального перемещения 4, механических упоров 5, ограничивающих вертикальный ход ползуна 6, и емкость 7 для сбора охлаждающей жидкости. Гидропривод установки оснащен необходимой направляющей и регулирующей аппаратурой. Обрабатываемая деталь может горизонтально перемещаться путем поворота консоли 2, причем в рабочем положении (на оси индуктора) последняя фиксируется защелкой. Подъем детали в зону нагрева - нерегулируемый на максимальной скорости, а ход вниз при непрерывной закалке настраивается на требуемую скорость. Регулируется также и скорость вращения детали.
Рис. Гидроподъемник для закалки деталей на установке ТВЧ |
|||
|
Преимущества перед известными аналогами Исключена привязка к оси индуктора в плане, из-за наличия регулировок радиуса консоли и положения фиксатора на ползуне |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике |
|||
|
Технико-экономический эффект Снижение трудоемкости на 40% |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.08.2003 |
