Описание к ИЛ № 29-327-03

Результат выполнения конструкторско-технологической разработки.

Регулируемый калибр-пробка состоит (см. рис.) из корпуса, в котором установлен резьбовой шток 2, фиксированный от осевого перемещения стопорным кольцом 3. На противоположных концах штока расположены наружные втулки 4 и 5 и внутренние втулки 6 и 7, фиксированные от углового поворота штифтами 8 и имеющие возможность осевого перемещения в пределах ширины пазов 9.

Резьба в сопряжении штока со втулками 4 и 6 имеет правое направление, а в сопряжении со втулками 5 и 7 - левое направление. Кроме того, шаг резьбового сопряжения и штока со втулками 4 и 5 больше, чем в сопряжении со втулками 6 и 7, на расчетную величину. Внутренние втулки 6 и 7 связаны винтами 10 с упруго деформируемыми кольцевыми стопорами 11, а наружные втулки 4 и 5 имеют в точках А свободный контакт. Глухие отверстия 12 в штоке 2 служат для углового поворота его в процессе настройки калибра.

Настройка регулируемого калибра - пробки на заданный размер осуществляется следующим образом. При повороте штока 2 вокруг оси ключом, вставляемым в отверстия 12, происходит перемещение втулок 4, 5, 6, 7 вдоль штока от его середины к периферии. Внутренние втулки 6 и 7 перемещают кольцевые секторы 11 до упора с эталоном.

Наружные втулки 4 и 5, перемещающиеся из-за разности шагов резьбы на большее расстояние, чем внутренние втулки 6 и 7, деформируют кольцевые секторы 11, увеличивая радиус их кривизны.

Взаимосвязь параметров калибра определяется следующей зависимостью:

Где Р _н и Р _в - шаг резьбы наружной и внутренней втулок соответственно;

r -номинальный радиус кольцевого сектора, получаемый при монтаже калибра;

в - расстояние между точками контакта наружной втулки с кольцевым сектором;

dr- величина регулирования радиуса калибра.

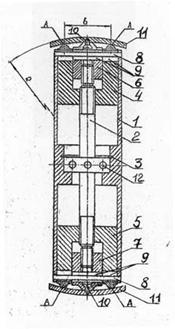

Рис. Регулируемый калибр - пробка
