Описание к ИЛ № 29-326-03

Результат выполнения НИР.

Согласно предлагаемому методу исследуемый материал, имеющий определенную положительную начальную температуру, помещается в прибор, охлажденный до заданной температуры, которая поддерживается постоянной в продолжении всего опыта.

В процессе охлаждения параллельно фиксируется температура и длина образца. Поправка на прибор исключается за счет постоянной температуры прибора в процессе всего опыта.

Коэффициент определяется на образцах диаметром 20 мм и длиной 120 мм. Перед испытанием в образце 1 (см. рис.) высверливается отверстие под термопару 7 с таким расчетом, чтобы спаи 2 находились в центре образца. Испытания выполняются в следующей последовательности. В термостатическую камеру заливается незамерзающая жидкость11(спирт, антифриз). Камера закрывается теплоизоляционной крышкой 10, в которой закреплен корпус прибора дилатометра 3. Создается заданная отрицательная температура за счет морозильного агрегата, контактного термометра и электронной мешалки.

После стабилизации температуры и температурных деформаций в корпусе прибора в него помещается исследуемый образец с термопарой. Начальная температура образца + 40°, а температура в термостатической камере 220°. После помещения образца в прибор снимают показания с индикатора часового типа 8, указывающего на изменение длины образца и на изменение температуры в образце. Отсчеты берутся через 1-2 °С изменения температуры в образце.

Расчет коэффициента линейного расширения выполняется по формуле:

Где,a_л.р.- коэффициент линейного расширения,i/ град.

dl -величина деформации образца, мм

l -начальная длина образца, мм

dt-разность температур, °С.

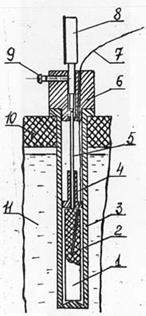

Рис. Схема прибора для определения коэффициента линейного расширения,

где 4 - направляющая втулка, 5 - толкатель,

6 - крышка прибора, 9 - стопор.
