Номер 29-325-03 |
|||
|
Наименование проекта Способ изготовления пакета тяжелого шинопровода |
|||
|
Назначение Правка составляющих отрезков шинопровода, резка, сварка их в пластины, подача на сборку для сварки в пакеты |
|||
|
Рекомендуемая область применения Предприятия электроэнергетической отрасли, с целью уменьшения расхода металла, сокращения трудозатрат |
|||
|
Описание
Описание к ИЛ № 29-325-03
Результат выполнения конструкторско-технологической разработки. Сущность способа заключается в том, что отрезки после сварки сваривают в непрерывную нить, которую режут на составляющие пакет пластины, затем на сборку. На рисунке показана схема полуавтоматической линии по изготовлению пакета тяжелого шинопровода Отрезки по рольгангу 1 поступают в станок 2, где их правят на ребро и на плоскость, так как поступающие с завода заготовки в процессе изготовления и транспортировки деформируются. Со станка 2 отрезки непрерывно поступают к сварочному полуавтомату 3 и свариваются в непрерывную нить, которая подается к механизму 4 для удаления прибылей сварочного шва. Затем через подающее устройство сваренную непрерывную нить подают на полуавтомат резки 5 (например, плазменной резки), где ее разрезают на пластины требуемой длины. Эти пластины подают через рольганг на стол сборки 6, где их собирают в пакеты. Таким образом, заготовка пластин для сборки пакетов осуществляется по мере продвижения непрерывной нити, состоящей из сваренных отрезков, по технологической полуавтоматической линии.

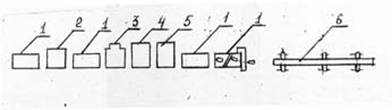

Рис. Схема полуавтоматической линии по изготовлению пакета тяжелого шинопровода
|
|||
|
Преимущества перед известными аналогами Согласно предлагаемому способу обеспечивается безотходное изготовление пакетов тяжелых шинопроводов, при этом улучшаются электрические характеристики изделия за счет улучшения качества сварного шва, полученного автоматической сваркой |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение производительности труда на 50% |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.08.2003 |
