Номер

29-323-03

Наименование проекта

Колесно-гусеничный движитель к тракторам Т-40 и Т-25А (КГД-М)

Назначение

Обеспечение номинального тягового усилия базовых тракторов в экстремальных дорожных условиях и повышение их транспортных скоростей движения

Рекомендуемая область применения

На скользких дорогах зимой и на переувлажненных грунтах для расчистки дорог от снега при толщине снежного покрова до 0,3-0,4 м, трелевки древесины при выборочных и санитарных рубках, на транспортных работах

Описание

Описание к ИЛ № 29-323-03

Результат выполнения НИР.

Колесно -гусеничный движитель состоит (см. рис.) из присоединяемых к фланцам ступиц взамен ведущих колес базового трактора 1 балансиров 2 с колесами 3, на которые при необходимости одеваются гусеничные цепи 4. В полостях балансиров смонтированы шестеренные передачи, работающие в масляной ванне. Применение балансирной подвески ведущих колес позволяет снизить тряску на рабочем месте тракториста и за счет этого повысить скорости движения. Равенство опорных реакций колес на грунт обеспечивается разностью длин плеч балансиров. Монтаж КГД-М на трактора осуществляется в следующей последовательности: трактор поднимается усилием навесной системы; задние колеса отсоединяются от ступиц; на шпильки крепления колес крепятся за фланцы колесно - гусеничные движители.

Разработка защищена авторским свидетельством на полезную модель № 25876 2002 г.

Техническая характеристика колесно-гусеничного движителя КГД-М

к тракторам Т-25А и Т-40

Наименование показателей	Базовый трактор Т-25А	Значения показателей для эксплуатации:
		На колесах	На гусеницах
Колесная формула	4х2	6х4	Полугусеничный
Подвеска задних колес	Жесткая	Балансирная
Масса движителей конструктивная, кг	170	310	370
Тяговое усилие на мокрой дернине, кг	500	800	1250
Размер шин задних колес	9,5х32	8,3х20
Среднее удельное давление движителей на грунт, кПа	40	33	14
Угол поперечной Статистической устойчивости, град.	30	50
Время монтажа движителей на трактор, мин.		14
Время монтажа гусениц на колеса движителей, мин.		12
Привод колес движителя		Шестеренный
Срок окупаемости капиталовложений, лет		1,5

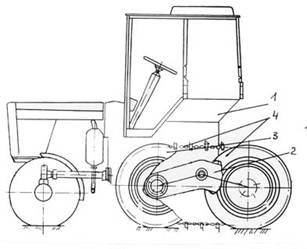

Рис. Колесно-гусеничный движитель к тракторам Т-40 и Т-25 А (КГД-М)

Преимущества перед известными аналогами

Обеспечение высокого тягового усилия тракторов в зимний период, а также на грунтах с низкой несущей способностью; повышение транспортных скоростей по значениям допустимых вертикльных ускорений остова тракторов; высокая проходимость

Стадия освоения

Внедрено в производство

Результаты испытаний

Надежность работы конструкции, удобство монтажа и эксплуатации

Технико-экономический эффект

Оборудование тракторов колесно-гусеничными движителями позволяет увеличить их тяговое усилие в 1, 3 - 1,9 раза в колесном и гусеничном вариантах соответственно

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.08.2003
