Описание к ИЛ № 29-321-03

Результат выполнения конструкторско-технологической разработки.

Созданный опрыскиватель модульный ручной ОММ-3 (см. рис.) состоит из следующих узлов: рамы 1, колес 5, резервуара 3, воздушного ножного насоса, запорного крана с фильтром, штанг с распылителями 4, почвенного инъектора и кузова.

Резервуар предназначен для перевозки жидкости и подачи ее к рабочим органам давлением воздуха, создаваемого насосом.

Запорный кран с фильтром служит для включения подачи жидкости к рабочим органам и ее очистки. Назначение штанг с распылителями - подача и распыление химических препаратов над растениями. Инъектор предназначен для внесения препаратов под корни растений на глубину 15-20 см. Кузов служит для перевозки инвентаря и грузов на территории участка. Обслуживает модуль один человек.

Обработка опытных участков или лесных питомников при наличии болезней или вредителей производится по следующей технологической схеме.

При опрыскивании растений оператор заправляет резервуар химическим препаратом, закрывает запорный кран, насосом создает требуемое давление воздуха. Открыв кран, оператор перемещает модуль за рукоятки 2 рамы вдоль гряды, обеспечивая покрытие растений распыленными препаратами. При падении давления воздуха оператор останавливает модуль, закрывает кран, поднимает давление, после чего продолжает работу в описанной последовательности.

При протравливании почвы оператор заправляет резервуар соответствующим препаратом, подключает к нему почвенный инъектор, закрывает запорный кран, воздушным насосом создает давление в резервуаре по верхнему пределу, перевозит модуль к объекту. Установив модуль, оператор внедряет инъектор в почву и открывает кран. При видимом увлажнении почвы оператор закрывает кран и перемещает инъектор на следующую позицию.

Для перевозки грузов на раму модуля монтируется быстросъемный кузов.

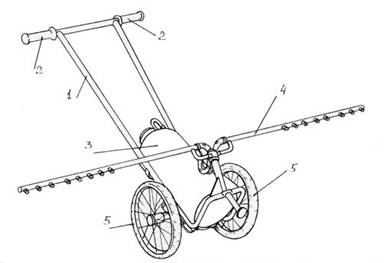

Рис. Опрыскиватель модульный многофункциональный ОММ-3
