Номер 29-318-03 |
|
Наименование проекта Высоковольтный быстродействующий вакуумный выключатель с пружинно-моторным приводом и индукционно-динамическим устройством управления ВБП-С-10-31, 5/1600 УЗ |
|
Назначение Обеспечение бесперебойного электроснабжения синхронных двигателей при различных аварийных ситуациях |
|
Рекомендуемая область применения Электротехническая промышленность, энергетика, металлургия, в энергосистемах трехфазного переменного тока частоты 50 или 60 Гц |
|
Описание

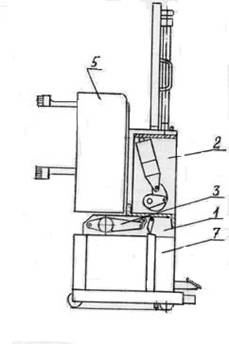

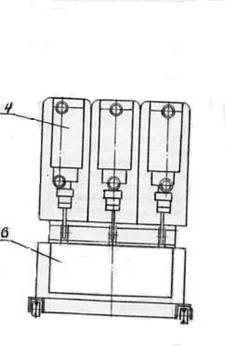

Описание к ИЛ № 29-318-03 Результат выполнения НИР. Принцип действия выключателя основан на гашении электрической дуги в вакууме, возникающей при размыкании контактов. Ввиду высокой электрической прочности вакуумного промежутка и отсутствия среды, поддерживающей горение дуги, время горения дуги минимальное. Выключатель состоит (см. рис.) из рамы 1, выносного пружинно-моторного привода 2, блока защелок 3, расположенного на валу, трех вакуумных дугогасительных камер 4, защищенных изоляционными каркасами 5, индукционно-динамического устройства управления выключателя 6 и выкатной тележки 7. Включение выключателя осуществляется за счет толкающего усилия пружинно-моторного привода, отключение - за счет запасенной пружинами энергии. Вкатывается и выкатывается выключатель вручную на выкатной тележке. Токоподвод осуществляется через подводящие токовыводы.
Рис. Высоковольтный быстродействующий вакуумный выключатель |
|
Преимущества перед известными аналогами Высокое быстродействие включения, большая коммутационная износостойкость при номинальных токах и токах короткого замыкания, пожаро- и взрывобезопасность. Возможна замена дугогасительных камер на 10 и 20 кА |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике |
|
Технико-экономический эффект Увеличение коэффициента бесперебойного электроснабжения потребителей в 2, 5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.07.2003 |
