Описание к ИЛ № 29-310-03

Результат выполнения НИР.

Предлагаемое устройство (см. схему) включает в себя контактную группу 1, усилитель-регулятор с релейным выходом 2, насос подачи воды 3, резервуар 4, вентиль стока воды 5 и работает следующим образом. При разомкнутых контактах А, Б задатчика уровня (через воду) реле Р на выходе усилителя-регулятора включено и через его контактную группу К ₂ включается насос, обеспечивающий подачу воды в резервуар. При этом клапан стока воды постоянно открыт, но приток воды в резервуар превышает ее сток, что обеспечивает повышение ее уровня.

Когда уровень воды достигает контакта А, замыкание контактной группы А-Б задатчика уровня вызывает отклонение реле Р через схему усилителя - регулятора. При этом отключается питание насоса, и уровень воды в резервуаре начинает падать. Одновременно через контактную группу К ₁ реле Р производится переключение рабочего контакта задатчика: вместо контакта А подключается контакт В, контакт Б остается общим, Четкому переключению усилителя - регулятора способствует конденсатор С, подключенный на его вход.

Таким образом, по мере падения уровня воды в резервуаре размыкается группа Б-В, что приводит к включению реле Р через усилитель - регулятор, и цикл работы повторяется.

Контакты контактной группы для повышения надежности работы выполнены из посеребренных штырей.

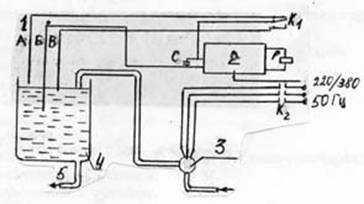

Рис. Функциональная схема автоматического устройства

двухпозиционного регулирования уровня воды в резервуаре
