Описание к ИЛ № 29-308-03

Результат выполнения конструкторско-технологической разработки.

Стыковое соединение секций 1 и 2 (см. рис.) сборной сваи содержит соединительные металлические пластины 3 и 4, закрепленные на закидных деталях 5 при помощи сварки. Пластины 4 расположены на противолежащих гранях секции 2 и выступают за пределы ее торца 6, пластина 3 расположена на торце секции 1 и выступает за пределы ее боковых граней 3. В выступающей части каждой пластины 4 выполнены сквозные прорези 7, соединительная пластина 3 другой стыкуемой секции 1 расположена на ее торце перпендикулярно соединительным пластинам 4 первой секции 2, причем конфигурации выступающих частей этой пластины соответствуют конфигурации прорезей 7 в пластинах 4 первой стыкуемой секции. Нижняя часть секции 2 сваи имеет сквозное отверстие 8.

Сваю устанавливают в проектное положение следующим образом. В сквозное отверстие нижней секции сваи устанавливают инвентарный монтажный рым, при помощи которого опускают эту секцию сваи в предварительно пробуренную скважину. Заканчивают опускание нижней секции сваи в скважину при опирании рамы на поверхность грунта. На нижнюю секцию сваи, подвешенную при помощи рымов в скважине, опускают верхнюю секцию сваи, соединительная металлическая пластина которой раздвигает соединительные металлические пластины нижней секции сваи до момента попадания ее выступающих частей в сквозные прорези металлических пластин. В этот момент под влиянием упругих сил последние пластины сближаются между собой, обеспечивая за счет этого соединение секций и сваи, после чего приподнимают собранную сваю при помощи грузоподъемного механизма, вынимают рым из сквозного отверстия и заканчивают погружение сваи в скважину.

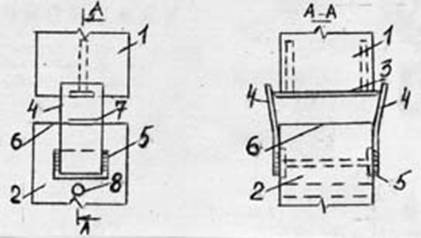

Рис. Стыковое соединение секций сборной сваи
