ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-302-03 |
|||
|
Наименование проекта Индикаторное приспособление |
|||
|
Назначение Расточка деталей цилиндрической формы |
|||
|
Рекомендуемая область применения Механические цеха, ремонтные предприятия |
|||
|

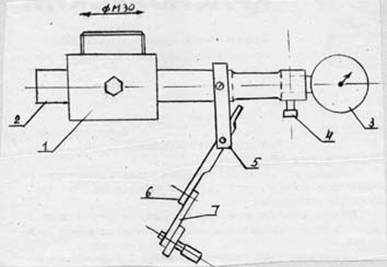

Описание Результат выполнения конструкторско-технологической разработки. Индикаторное приспособление представляет собой (см. рис.) корпус 1 с ввернутым в него винтом диаметром М30, который вворачивается в шпиндель станка. В корпус вставляется регулировочный стержень 2 диаметром 16 мм длиной 125 мм. Стержень в корпусе можно передвигать при установке детали и фиксировать ввернутом в корпус болтом М6. На другом конце стержня установлен и закреплен фиксирующим винтом 4 индикатор 3. На стержень надета скоба 5 с коромыслом 6, к которому присоединена регулировочная планка 7. Регулировочную планку вводят непосредственно в устанавливаемую деталь и, следя за показаниями индикатора, закрепляют ее на столе станка.
Рис. Индикаторное приспособление |
|||
|
Преимущества перед известными аналогами Обеспечивает точную установку на столе расточного станка гильз цилиндров симметрично оси шпинделя при обработке внутренней проверхности деталей |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Повышение качества обработки изделий в 1, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.07.2003 |
