Описание к ИЛ № 29-301-03

Результат выполнения конструкторско-технологической разработки.

Узел переработки кусковых отходов (см. рис.) состоит из полуавтоматической линии П-78 (5), продольного цепного транспортера 1, поперечного транспортера 4, гидроманипулятора 3, загрузочного транспортера 6, гидроколуна КГ-8А (7), разобщителя ЛТ-80 (8), скребковых транспортеров ТОЦ (10, 11) и пульта управления 9.

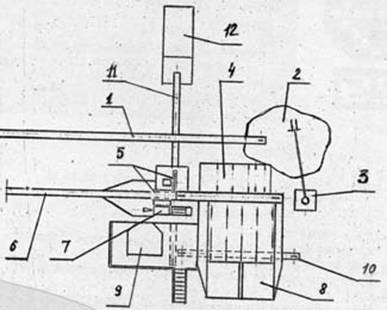

Рис. Узел переработки кусковых отходов

Вершинки, откомлевки и обломки из-под слешера транспортером передаются на продольный цепной транспортер 1. В месте примыкания транспортеров мусор, опилки и кора пересыпаются на другой транспортер и подаются в печь- утилизатор для сжигания. Крупные обломки, вершинки и откомлевки транспортером 1 сбрасывются в кучу 2. Гидроманипулятор поштучно выбирает из кучи кусковые отходы, обломки и укладывает их на поперечный транпортер 4, который перемещает их на подающий транспортер полуавтоматической линии П-78. Управление гидроманипулятором и поперечным транспортером осуществляет оператор. Подающий транспортер премещает древесину к пиле для раскряжевки на коротье длиной 1, 2 м. После остановки подающего транспортера прижим фиксирует древесину и пила совершает рез. Древесина диаметром от 6 до 22 см и без гнили сбрасывается на загрузочный транспортер 6, для подачи в корообдирочный барабан узла производства щепы. Чураки, требующие дальнейшей обработки, сталкиваются на гидроклун КГ-8А, раскалываются на 2, 4 или 6 частей в зависимости от диаметра. Расколотая древесина в сортиментах подвозится и загружается в разобщитель ЛТ-80, откуда поштучно выдается на подающий транспортер. Управление разобщителем бревен ЛТ-80, полуавтоматической линией П-78, гидроколуном и загрузочным транспортером производится из пульта управления. Уборка отходов производится скребковыми транспортерами 11, 12. Накопление отходов производится в скиповом погрузчике ПС-3 (12), из которого отходы отвозят к местам утилизации.
