Описание к ИЛ № 29-300-03

Результат выполнения конструкторско-технологической разработки.

Разработана на базе стационарной головки УСГ-01, применяемой в составе линии ПЛХ-3.

Конструкция сучкорезной головки УСГ-02 представляет собой (см. рис.) раму, на которой установлены две трехножевые головки. Верхняя (подвижная ножевая полуголовка) крепится на раме при помощи рычага 6, имеет неподвижный нож 4 и два подвижных ножа 3, 12. Нижняя неподвижная полуголовка, в свою очередь, состоит из трех ножей: центральный 11, и два боковых 10, 2.

Центральный нож подпружинен для лучшего копирования формы обрабатываемого ствола. Привод верхней полуголовки осуществляется гидроцилиндрами 5, 1, 9.

В данном устройстве исключена обечайка, крепление ножей производится при помощи винтов М16 перпендикулярно плоскости лезвий непосредственно к рычагам. С целью предотвращения забивания ножей полуголовки конструкция рамы и компоновка узлов на ней изменены таким образом, что обеспечивается беспрепятственное падение сучьев на транспортер отходов.

Конструкция рамы обеспечивает перемещение комлевой части обрабатываемых деревьев при загрузке в горизонтальной плоскости, ложемент придает дереву более устойчивое положение, а также уменьшает ударные нагрузки на нижний нож. Боковые ножи нижней полуголовки в открытом состоянии также ниже опорной поверхности рамы.

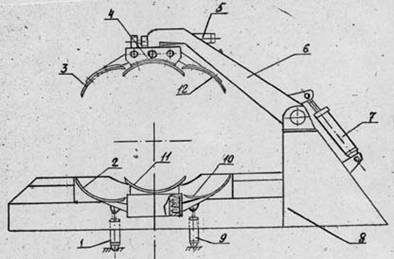

Рис. Сучкорезная головка УСГ-02
