Номер 29-299-03 |
|||
|
Наименование проекта Захват петлевой |
|||
|
Назначение Транспортирование плит перекрытия с кантователя на этаж возводимого здания |
|||
|
Рекомендуемая область применения Промышленное и гражданское строительство для облегчения при производстве строительно-монтажных работ |
|||
|
Описание

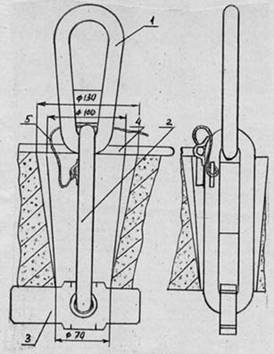

Описание к ИЛ № 29-299-03 Результат выполнения конструкторско-технологической разработки. Захват (см. рис.) состоит из серьги 1, петли 2, планки 3 и стержня 4 на канате 5. Планка надевается на петлю до сварки и может свободно вращаться в рабочем положении на оси. При установке захвата в монтажное отверстие плиты перекрытия планка располагается вдоль петли. Планка захвата, выйдя из отверстия, поворачивается на петле фиксатором и занимает горизонтальное положение. Стропальщик вытягивает захват за петлю до упора планки, фиксирует стержнем. Затем вставляет в серьгу крюк стропа. После строповки всех захватов панель с помощью крана поднимают на этаж, устанавливают и освобождают захваты от крюков стропа. Стержень вытаскивается, и захват под действием своей массы опускается в монтажное отверстие до упора на серьгу. При этом планка зажимает вертикальное положение благодаря тому, что один конец планки легче другого, что позволяет вытянуть захват из отверстия.
Рис. Захват петлевой |
|||
|
Преимущества перед известными аналогами Конструкция обеспечивает возможность поднимать панели с широким допуском по толщине (160-170 мм) с монтажным отверстием в верхней части от 100 до 130 мм в диаметре |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике захвата |
|||
|
Технико-экономический эффект Экономический эффект от внедрения (на 1000 кв. м полезной площади жилого дома) - 25 тыс. руб. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.07.2003 |
