Описание к ИЛ № 29-297-03

Результат выполнения конструкторско-технологической разработки.

Для реализации способа (см. рис.) вокруг фундамента создают оболочку из непучинистого материала.

Устройство оболочки производится следующим образом. Разбуривается котлован диаметром 1 м на глубину 2 м. Обсадная труба диаметром 0,82 м с одним слоем полиэтиленовой пленки устанавливается на подкладки в основании котлована. Рабочий спускается в трубу, заводит внутрь ее края полиэтиленовой пленки и ручной трамбовкой уплотняет грунт в основании. После этого производится бетонирование тела фундамента, а в пространство между стенкой пробуренного котлована и обсадной трубой засыпается грунт, перемешанный с калийным удобрением в количестве 8,5 кг на цилиндрическую оболочку толщиной 9 см и высотой 2 м. Извлечение обсадной трубы производится автокраном непосредственно после бетонирования и заполнения цилиндрической оболочки обработанным грунтом.

Вибрирование бетонной смеси производится как после небольшого подъема обсадной трубы на высоту 0,10-0,15 м, так и после полного ее извлечения.Пленочная оболочка при медленном подъеме обсадной трубы остается на теле фундамента.

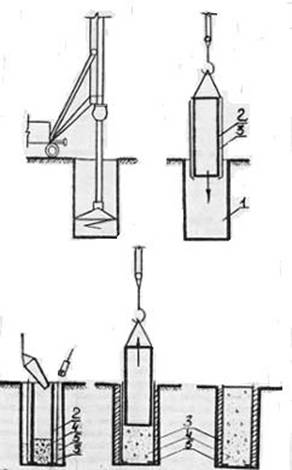

Рис. Способ возведения буронабивного фундамента в пучинистых грунтах,

где 1 - пробуренная скважина,

2 - обсадная труба,

3- пленочная изоляция,

4- бетонная смесь,

5 - непучинистая засыпка
