Описание к ИЛ № 29-293-03

Результат выполнения конструкторско-технологической разработки.

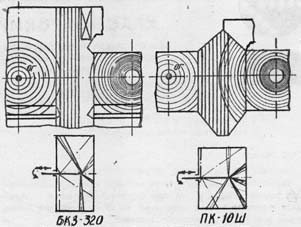

Схема водяной очистки представлена на рис. На поперечных разрезах топочных камер показано направление обдувочных струй в момент начала обдувки ив крайнем переднем положении; на развертках топочных экранов - траектории следов обдувочных струй.

В качестве обдувочного агента используется холодная вода под давлением 0,5-1.5 МПа. Процесс обдувки начинается при выдвижении обдувочной трубы в топку на 0,4-0,5 м и продолжается при прямом и обратном ходе аппарата. Глубина выдвижения обдувочной трубы в топку должна составлять не менее 2/3 глубины топочной камеры. В оптимальном же выражении расстояние сопловой головки до противоположного экрана должно быть 0,5-1 м (с целью сокращения площади неочищенных зон).

В качестве устройств для водяной очистки используются переведенные на воду глубоковыдвижные аппараты паровой обдувки типа ОГ с реконструированными сопловыми головками. Сопловая головка оснащается 2-4 сменными соплами (коническими или цилиндрическими) диаметром 6-12 мм, причем сопла различных направлений позволяют обдувать одновременно различные экраны, что дает возможность сократить число обдувочных аппаратов (в частности, для очистки топочных экранов котлов ПК-10Ш и БКЗ-320 используют по одному аппарату).
