Результат выполнения конструкторско-технологической разработки.

Правильно разматывающее устройство состоит (см. рис.) из правильно подающей головки 1, привода с редуктором и электродвигателем 2, смонтированных на станине.

Головка имеет одну пару подающих и пять правильных валков. Вращение нижнему подающему валку передается от привода через обгонную муфту 5 и качающийся зубчатый сектор 4. От нижнего подающего валка вращение передается верхнему подающему валку и трем нижним правильным валкам.

Верхний подающий валок поджимается к нижнему при помощи пружин, а положение каждого верхнего правильного валка регулируется индивидуально при помощи винтовых пар. При заправке ленты или полосы верхний подающий и правильные валки поднимаются при помощи винтовой пары 7 и рычага 6.

В устройстве предусмотрены очистка и смазка подаваемого материала.

Регулирование шага подачи осуществляется изменением длины плеча кривошипа при помощи винтовой пары, а регулирование по ширине - роликами винтовой пары с левой и правой резьбами.

Команда на включение одиночных ходов пресса при штамповке осуществляется конечным выключателем 3 и кулачком, установленным на главном валу привода.

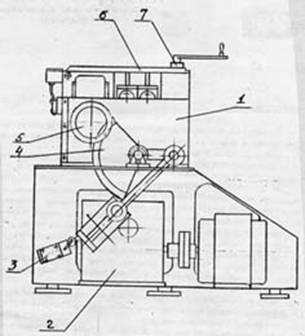

Рис. Правильно - разматывающее устройство
