Результат выполнения конструкторско-технологической разработки.

Замок включает в себя (см. рис.) обойму 5, выполненную в виде полого цилиндра со скошенным дном. С одной стороны обоймы выполнена Т-образная прорезь для съемного наконечника 4 с тросом 1, а с противоположной стороны - прорезь для облегчения работы обоймы.

Наконечник 2 с закрепленным в нем тросом выполнен совместно с обоймой. Внутри наконечников имеется конусное отверстие, в котором при помощи клина 3 закрепляются концы троса. Положение съемного наконечника в полости обоймы фиксируется стопором 6, выполненным в виде круглого стержня с головкой 9 под ключ и пазом 8 в средней части до осевой линии. Отверстие под стопор выполнено на Ѕ диаметра в дне обоймы и на Ѕ диаметра в основании наконечника. Для исключения продольного перемещения стопора устанавливается шплинт 7. Торцевая поверхность съемного наконечника, контактирующая со скошенным дном обоймы, выполнена так же скошенной.

Соединение концов троса в предлагаемой конструкции производится в следующей последовательности.

Стопор в такое положение, чтобы он не выступал на скошенной поверхности дна обоймы. Съемный наконечник с тросом вставляют в обойму через Т-образную прорезь и производят фиксацию съемного наконечника поворотом стопора на 180°.

Для рассоединения концов троса стопор поворачивают на 180° и наконечник, выйдя из зацепления со стопором, свободно соскальзывает со скошенной поверхности дна обоймы.

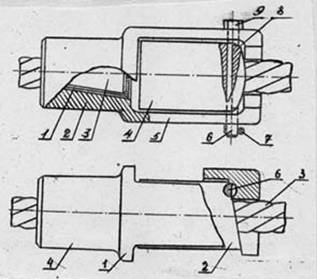

Рис. Замок канатный
