Результат выполнения конструкторско-технологической разработки.

Установка состоит (см. рис.) из двух откидных колпаков 1, расположенных на основании 2, в котором размещена форвакуумногазовая система; источника питания 3; пульта управления 4. Колпаки оснащены подсветкой 5, смотровым окном 6 с защитным стеклом, мановакууметром 7 и вакуумметром ВТ-3 (8). Под колпаком снизу стола основания герметично прикреплена рабочая камера - манипулятор 9, куда устанавливается свариваемое изделие 10. Сверху стола основания под колпаком расположен сварочный электрод 11 и система слежения за стыком 12.

Последовательность выполнения операций при работе установки следующая:

- включение вакуумного насоса;

- установка свариваемых узлов на манипулятор;

- регулировка сварочного электрода;

- герметизация колпака;

- включение вакуумного клапана, откачка рабочей камеры до 1, 33 Па;

- закрытие вакуумного клапана;

- напуск газа или смеси газов (аргон и гелий) до 60-70 кПа,

- поджег сварочной дуги;

- включение вращения манипулятора со свариваемыми узлами;

- сварка изделий;

- отключение сварки и вращения манипулятора с изделием;

- выдержка, охлаждение сварного шва;

- перенапуск защитного газа в откаченный рабочий объем второго колпака;

- напуск воздуха, съем изделия.

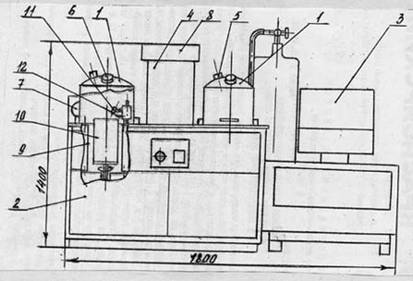

Рис. Двухколпаковая однопозиционная сварка кольцевых швов

в контролируемой атмосфере
