Номер 63-056-03 |
|
Наименование проекта Трубный автоматизированный водовыпуск |
|
Назначение Для подачи воды из открытой оросительной сети в чек и поддержание в нем расчетного уровня |
|
Рекомендуемая область применения Автоматическое регулирование уровня воды в оросительных, мелиоративных, водохозяйственных системах |
|

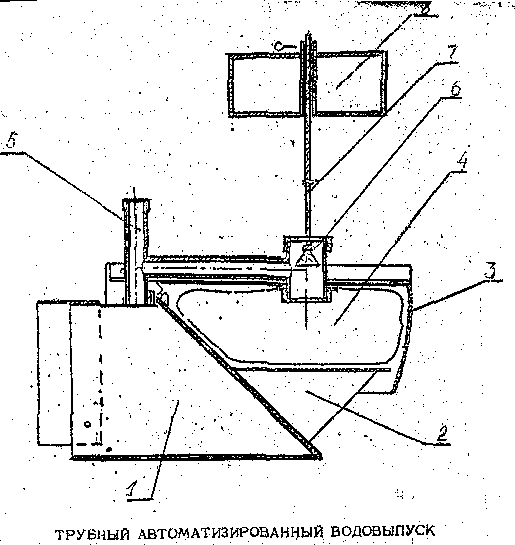

Описание Результат выполнения конструкторской разработки Водовыпуск состоит из оголовника, перекрываемого закрепленным на горизонтальной оси вращения затвором 2, над которым в камере 3 установлена эластичная емкость 4, сообщенная соединительной трубкой 5 с водоподающим трубопроводом и нижним бьефом. Отверстие в соединительной трубке, отводящее воду в чек, перекрывается конусом 6, соединенным со штоком 7, на котором крепится поплавок 8. При недостаточном уровне воды в чеке под действием гидравлического перепада затвор отжимается и происходит наполнение нижнего бьефа, при этом выходное отверстие соединительной трубки открыто, и вода из эластичной емкости выдавливается в нижний бьеф. При достижении заданного уровня поплавок поднимается, и конус перекрывает выходное отверстие. Емкость по соединительной трубке заполняется водой и прижимает затвор к водовыпускному оголовку. Доступ воды в чек прекращается. С целью повышения пропускной способности регулятора при малых углах открытия оголовок водовыпуска в исходном сечении срезан под углом 45 градусов. Высокая точность установки датчика уровня достигается ступенчатым (через 25мм) закреплением поплавка на штоке и плавным (резьбовое соединение) перемещением конуса относительно штока.
|
|
Преимущества перед известными аналогами Точность поддержания уровня воды в чеке (+- 20 мм), повышенная пропуская способность регулятора |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Обеспечивает пропуск воды из открытого водоема в заданном объеме в соответствии с графиком , водопотребления , надежен в работе |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 240 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.06.2003 |
