Описание к ИЛ № 29-255-03

Результат выполнения конструкторско-технологической разработки.

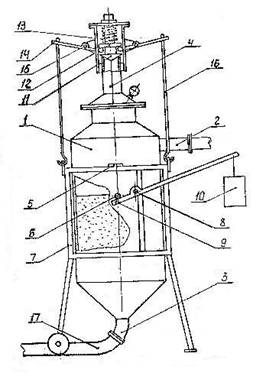

Гаситель импульсов состоит (см. рис.) из емкости 1 с входным 2 и выходным 3 патрубками для раствора и выпускным патрубком 4 для воздуха, опоры 5 для ограничения опускания емкости, упора 6, рамы 7 с осями 8, ручки - рычага 9 с противовесом 10, клапана 11, седла 12, пружин 13, рычагов 14 на осях 15, тяги 16, дополнительного растворовода 17, подсоединенного к нижнему отверстию емкости.

Растворовоздушная смесь от пневмонагнетателя поступает в емкость через входной патрубок. При малой дозе раствора в емкости ручка-рычаг с помощью противовеса проворачивается относительно осей и через упоры поднимает емкость относительно рамы. Рычаги поворачиваются на осях и поднимают седло, сжимая пружину.

Клапан, освобожденный от действия пружины, поднимается сжатым воздухом, который сбрасывается в атмосферу. Внутри емкости происходит накопление раствора при отсутствии избыточного давления.

По мере накопления достаточного веса емкость с раствором опускается с упора на раму.

При дальнейшем поступлении в емкость растворовоздушной смеси внутри емкости начинает подниматься избыточное давление сжатого воздуха, под действием которого раствор проталкивается по дополнительному раствороводу к месту укладки. В зависимости от усилия пружины, в пределах режима работы пневмонагнетателя раствор от гасителя может проталкиваться по дополнительному раствороводу к месту укладки как по горизонтали, так и по вертикали.

При поступлении в емкость растворовоздушной смеси, обедненной содержанием раствора или только сжатого воздуха, вес раствора внутри емкости достигает критически малой величины. Дальнейшее выкачивание раствора из емкости недопустимо, т.к. сжатый воздух может прорваться в дополнительный растворовод и вызывать динамический удар. В этот момент под действием противовеса через ручку - рычаг емкость поднимается относительно рамы, и тяги, воздействуя на рычаги, поднимают седло, сжимая пружину. Клапан освобождает выходное отверстие для воздуха патрубка, сжатый воздух сбрасывается в атмосферу, избыточное давление в емкости падает, подача раствора к месту укладки прекращается до накопления в емкости заданного веса раствора. Цикл повторяется.

Рис. Гаситель импульсов (весовой компенсатор)
