Номер 29-254-03 |
|||
|
Наименование проекта Сушилка для сыпучих минеральных материалов |
|||
|
Назначение Сушка твердых сыпучих материалов, в частности, сушка сульфидных медно-никелевых концентратов |
|||
|
Рекомендуемая область применения Металлургия, промышленность строительных материалов, химическая промышленность с целью предотвращения образования натылей по всей поверхности барабана |
|||
|
Описание
Описание к ИЛ № 29-254-03 Результат выполнения конструкторско-технологической разработки. Сушилка представляет собой (см. рис.) вращающийся барабан 1, снабженный загрузочной 2 и разгрузочной 3 течками. На внутренней поверхности барабана с шагом по окружности закреплены радиальные лопатки 4. По центру лопаток перпендикулярно их рабочей поверхности установлено устройство для удаления настылей, выполненное в виде герметичных Г-образных труб 5. В полости труб размещено по шару 6, которые свободно перемещаются. Г-образные трубы установлены по отношению к лопатке со стороны, противоположной направлению вращения барабана, причем малые полки Г-образных труб направлены внутрь барабана. Большое плечо Г-образной трубы выполнено длиной, равной 0,8 - 0,9 высоты лопатки. Длина малой полки равна 1/3 - 1/5 длины большого плеча. Работает сушилка следующим образом. Во вращающийся барабан через загрузочную течку непрерывно подают влажный сыпучий материал, который подхватывается лопатками, поднимается на высоту и падает под действием собственной тяжести на нижележащие лопатки, перемешиваясь.

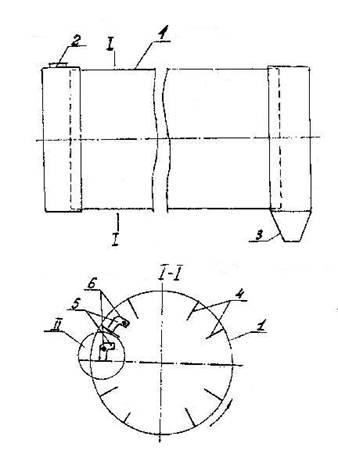

Рис. Сушилка для сыпучих материалов |
|||
|
Преимущества перед известными аналогами Удаление настылей осуществляют непрерывно в процессе работы (шары, размещенные в полых Г-образных трубах, воздействуя силой удара, придают лопаткам колебательные движения), в результате чего частички настылей удаляются с поверх-ти лопаток |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается получение стабильных результатов |
|||
|
Технико-экономический эффект Увеличение производительности работы в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.06.2003 |
