Результат выполнения конструкторской разработки.

Устройство предназначено для получения и возбуждения колебаний широкого спектра частот и амплитуд, например, в технологических аппаратах для предупреждения солевых отложений на рабочих поверхностях нагрева теплообменного оборудования.

Техническим решением задачи является повышение частоты иамплитуды возбуждаемых колебаний при стабильности поддержания их в течение длительного времени, а это, в свою очередь, расширяет технические возможности использования устройства (вибратора) в различных технологических процессах.

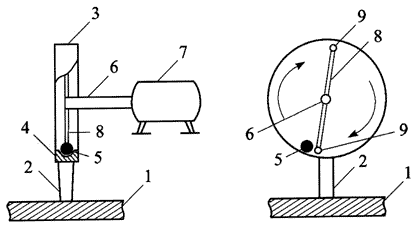

На рисунке представлен внешний вид устройства в двух проекциях.

Устройство выполнено в виде закрепленного на металлоконструкции технологического аппарата 1 (например, теплообменного аппарата) при помощи волновода 2, цилиндрического корпуса 3, (реально это внешняя обойма подшипника диаметром 200-300 мм), с внутренней беговой дорожкой 4, обкатываемой шариком 5, вала 6, электропривода (электромотора) 7, установленного перпендикулярно плоскости корпуса 3 и жестко закрепленного на приводном валу 6 водила, выполненного в виде стержня 8, на концах которого установлены шарикоподшипники 9 для точечного контакта с шариком 5.

Устройство работает следующим образом. При включении электропривода 7 его вал 6 приводит во вращение жестко закрепленное водило 8, которое в свою очередь через установленные на его концах шарикоподшипники 9 приводит во вращение шарик 5.

В результате движения шарика в обойме 3 возникают центробежные силы, что приводит к колебаниям (вибрации) определенной частоты и амплитуды. Вибрация с обоймы 3 через волновод 2 передается наметаллоконструкцию того или иного технологического аппарата, напримертеплообменного, для предупреждения солевых отложений. Точечный контакт позволяет получить незначительный по величине коэффициент трения качения, вследствие чего и достигается положительный эффект.
