Результат выполнения научно-исследовательской работы.

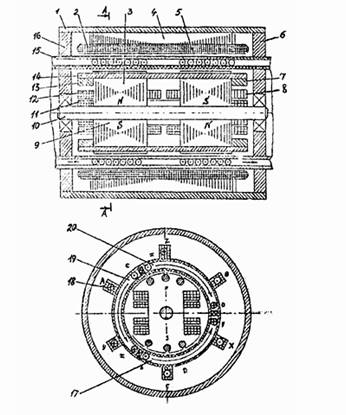

Магнитогидродинамическая машина (МГДМ) состоит из корпуса 1 (см.рисунок), в котором расположены подшипниковые щиты 6, 16, через которые проходят полые цилиндры 15, выполненные из диэлектрического материала, и образующие каналы 17, 19, 20. Каналы выполнены электропроводящей средой, а активные части каналов образуют основные фазные обмотки axa^'x^'a; byb' y^'b; czc^'z^'c.

В корпусе запрессован шихтованный статор 4 с выштампованными пазами 18, в которых уложены фазные обмотки 2-АХ, ВУ, С z. В подшипниках установлен индуктор 9.

На вал 10 напрессованы первая 3 и вторая 5 части индуктора с уложенными на нем обмотками возбуждения 11 таким образом, что охватывает полюса разной полярности первой и второй части индуктора.

Стержни демпферных обмоток 14 двух частей индуктора укладывают в полюсных наконечниках этих частей и соединяют между собой последовательно, а по торцам замыкают короткозамкнутыми кольцами 7, 13.

Обмотки возбуждения 11 и дополнительная обмотка возбуждения питаются постоянным током через контактные кольца и щетки.

В генеральном режиме через каналы с помощью внешних устройств пропускают электропроводящую среду и подводят постоянный ток к обмоткам возбуждения одинаковых частей индуктора, которые в аксиальной плоскости имеют полюса разной полярности. При этом в электропроводящей среде каналов создаются контуры токов.

В двигательном режиме к фазной обмотке подводят напряжение переменной частоты, что создает вращающееся магнитное поле.

С помощью демпферной обмотки индуктор разгоняется до около синхронной скорости, а при включении дополнительной обмотки возбуждения на постоянное напряжение индуктор входит в синхронный режим с вращающимся магнитным полем фазной обмотки, а в электропроводящей среде каналов индуктируется переменный ток с частотой вращения магнитного поля фазной обмотки. При проведении постоянного напряжения к обмоткам возбуждения поле разнополярных частей индуктора взаимодействует с токами электропроводящей среды каналов - ax и a^'x^'; by и b' y^'; cz и c^'z^' и создает аксиально направленный электромагнитный момент, перемещающий электопроводную среду.

Перемещение индуктора вдоль оси МГДМ ограничивается опорными подшипниками.

Магнитогидродинамическая машина
