Описание к ил № 19-047-03

Результат выполнения научно-исследовательской работы.

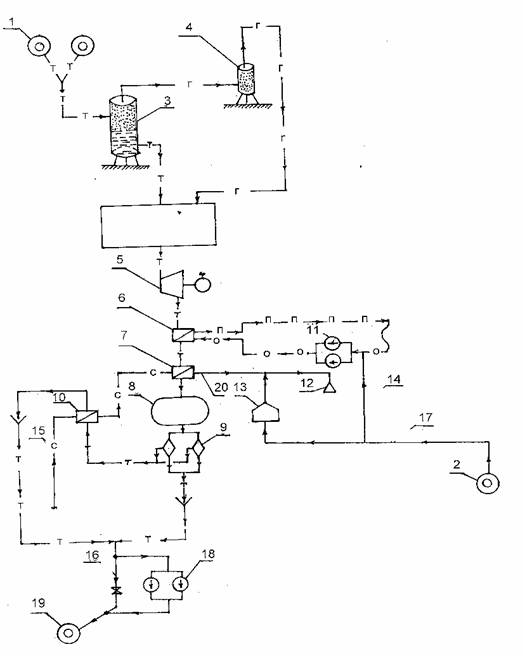

Термальная вода от скважин 1, с температурой (t) 104 ⁰С, поступает в сепараторiступени 3, где происходит отделение воды от попутного газа - метана. В сепаратореiiступени 4 происходит осушка метана, после чего последний для сжигания, поступает в котельную.

После дегазации термальная вода поступает в котельную, где происходит ее догрев до 115 ⁰С, необходимый для работы геотермальной станции (ГеоТЭС), после чего, сt= 90 ⁰С. Термальная вода последовательно проходит водо-водяные теплообменники отопления 6, горячего водоснабжения 7 и сt= 45 ⁰С направляется для отопления теплиц 8. Перед закачкой в пласт, после теплиц сt= 90 ⁰С вода поступает на тепловые насосы 9, где происходит ее охлаждение доt= 10 - 15 ⁰С. Выделенное с помощью тепловых насосов тепло, используется в водо-водяном теплообменнике 10 для подогрева сырой воды.

Ввиду дефицита сырой воды в Кизляре, на подпитку тепловой сети и сети горячего водоснабжения, предусмотрено использование вод Апшеронского горизонта, обладающиеt= 47 ⁰С. Для очистки от гумусов, имеющихся в этих водах - схемой предусмотрена очистка 13.

Применение данной схемы позволит:

1. довести выработку тепловой энергии до 100 000 Гкал/год;
2. получить электроэнергии 400 Квт/час;
3. задействовать систему горячего водоснабжения;
4. полностью исключить потребность в воде для системы горячего водоснабжения;
5. закачка отработанной термальной воды в пласт, позволит полностью убрать сброс фенольных и гумусовых вод в реку Терек.
