Результат выполнения конструкторской разработки.

Устройство и принцип работы картофелесортировки.

Картофелесортировка состоит из рамы 1, приемного лотка 2, сортирующего барабана 3, трех скатных лотков: мелкой 5, средней 6 и крупной 7 фракций, и мотор-редуктора 8 (принципиальная схема картофелесортировки показана на рис.1)

Рама 1 представляет собой сварную конструкцию из труб различных профилей и равнобоких уголков. В передней части рама опирается на две ножки, которые позволяют регулировать угол наклона сортирующего барабана.

Приемный лоток 2 выполнен из уголков и прикреплен к раме сортировки при помощи болтов. Дно приемного лотка представляет собой прутковое решето. Через зазоры между прутьями во время скатывания частично просеиваются почвенные примеси и мелкий сор.

Сортирующий барабан 3 (рис. 2) предназначен для разделения картофеля на три фракции. В состав барабана входят два основания, каждое из которых состоит из внутреннего шестигранного и наружного девятигранного колец, связанных через крестовины с приводным валом. Кольца, соединенные между собой трубками, образуют внутренний и наружный каркас сортирующего барабана.

Наружный каркас обтянут изнутри капроновой сеткой с ячейками 35х35 мм с диаметром шнура 3,1 мм и образует наружную призматическую поверхность. Внутренний каркас обтянут сеткой с размерами ячеек 45х45 мм (50х50 мм) и образует внутреннюю призматическую поверхность. Концы вала барабана установлены в подшипниках скольжения, которые крепятся к раме машины. Барабан установлен под углом 5 ⁰ по ходу перемещения картофеля.

Скатные лотки мелкой 5, средней 6 и крупной 7 фракций расположены под сортирующим барабаном и механизмом привода, и выполнены из стальных прутков.

Привод сортирующего барабана осуществляется от мотор-редуктора 4 мощностью 0,37 кВт через контрпривод.

Рис. 1. Конструкционно-технологическая схема картофелесортировки СКБ-1,5П

1-рама; 2-приемный лоток; 3-сортирующий барабан; 4-мотор-редуктор; 5, 6, 7 - скатные лотки мелкой, средней и крупной фракций соответственно; 8-тара

Технологический процесс работы картофелесортировки происходит следующим образом. Калибруемый картофель подается вручную на приемный лоток 2 и скатывается по нему на вращающуюся внутреннюю призматическую поверхность сортирующего барабана 3. Скатываясь по решетному дну приемного лотка, картофель частично освобождается от почвенных примесей и мелкого сора. На внутренней призматической поверхности, где установлена сетка с ячейками 45х45 мм (50х50 мм), просеиваются мелкая и средняя фракции, а сходом идет крупная. Крупная фракция по скатному лотку крупной фракции 7 попадает в приемник крупной фракции. Мелкая и средняя фракции попадают на наружную призматическую поверхность, где установлена сетка с ячейками 35х35 мм. Сходом с нее идет средняя, а проходом - мелкая фракция. Мелкая и средняя фракции по скатным лоткам мелкой 5 и средней 6 фракций попадают в приемник мелкой и средней фракций.

а) б)

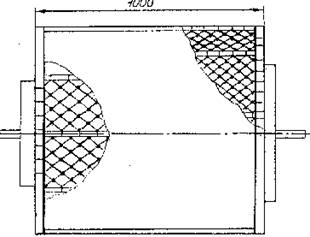

Рис. 2. Сортирующий барабан картофелесортировки СКБ-1,5П

а) вид общий; б) основание

В обязанности обслуживающего персонала входит: загрузка приемного лотка исходным материалом, замена заполненных клубнями ящиков (корзин) порожней тарой.

Производительность картофелесортировки позволяет обеспечить предпосадочную подготовку посадочного материала для площади до 20 га в течение 10 дней.

Простота конструкции картофелесортировки позволяет изготовить ее в условиях крестьянских (фермерских) хозяйств.
