Наименование проекта Устройство компенсирующее для открытого кривошипного пресса усилием 6,3 ТС (63 КН) |
|
Назначение Для устранения влияния перекосов ползуна пресса на точность, качество штампуемых деталей, повышения стойкости штампов. |
|
Рекомендуемая область применения Разделительные и формообразующие операции холодной штамповки |
|
Описание
Результат выполнения научно-исследовательской работы. Устройство (принципиальная схема - рис.1) обеспечивает изготовление штампованных деталей в готовом к монтажу виде, деталей высокой точности по форме и размерам на существующих штампах и прессах, в том числе и на находящихся в эксплуатации долгое время. Компенсирующее устройство представляет собой составную подштамповую плиту. Верхняя половина устройства связана с нижней посредством комбинированного шарнира - сферической пары и комплекта подшипиковых шариков. Нижняя половина неподвижно крепится к столу пресса. Верхняя половина, к которой крепится штамп, может смещаться в угловом и горизонтальном направлениях. За счет этого в режиме обратной связи происходит подстройка соосности пуансона и матрицы штамп под смещенное положение (перекос) ползуна пресса.

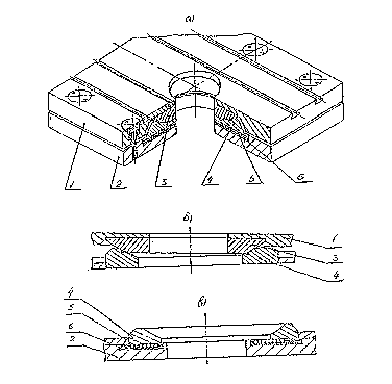

а - общий вид б - угловое смещение по сфере в - горизонтальное смещение подпятника
1 - плита верхняя; 2 - плита нижняя; 3 - пята сферическая; 4 - подпятник; 5 - шарики подшипниковые; 6 - кольцо опорное
Рис.1 Принципиальная схема компенсирующего устройства и механизм его действия
Особенности конструкции устройства для 6,3 ТС (63 КН): ординарная сферическая пята с хвостовиком, дополнительные узлы отсутствуют. |
|
Преимущества перед известными аналогами Аналогичный эффект может быть достигнут с использованием прессов намного большей, чем по расчету, мощности; штампов специальной конструкции (плавающий хвостовик; система направления, обеспечивающая повышенную жесткость) |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение интенсивности заусенцеобразования на штампуемых деталях. Уменьшение количества поломок относительно "тонких" пуансонов и других внезапных отказов штампов. Увеличение срока работоспособности прессов. Повышение стойкости штампов более, чем в 2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
