Наименование проекта Устройство для исследования и испытания фрезерных головок станков |
|||
|
Назначение Оценка предельных параметров работоспособности шпиндельного узла путем создания нагрузок, имитирующих радиальную силу резания при фрезеровании |
|||
|
Рекомендуемая область применения Для оценки точностных и жесткостных характеристик шпиндельного узла |
|||
|
Описание Описание к ИЛ № 29-350-03 Результат выполнения конструкторско-технологической разработки. Устройство (см. рис.) состоит из динамометра 5 камертонного типа и самоустанавливающейся опоры качения 4, которая контактирует роликами (подшипниками качения типа 304) с оправкой 3, закрепленной в шпинделе вместо фрезы (диаметр оправки 0,04-0,05; длина 0,1 м). Радиальное усилие на оправку создается вручную. Для этого поперечной подачей суппорта создается натяг в упругой системе: оправка - опора качения - динамометр. Величина деформации динамометра измеряется часовым индикатором 7, шкала которого предварительно тарируется с помощью образцового динамометра типа ДОСМ-3-0,2 в Н/мкм. Сам динамометр закреплен через кронштейн 6 в резцедержателе, а фрезерная головка 1 через подушку 8 на направляющих станка 9, для чего применены планка 10 и болтовое соединение. Испытания на нагрузочную способность могут проводиться как в статике, так и в динамике. Поэтому в качестве датчика перемещений оправки 3 используется бесконтактный индуктивный преобразователь.

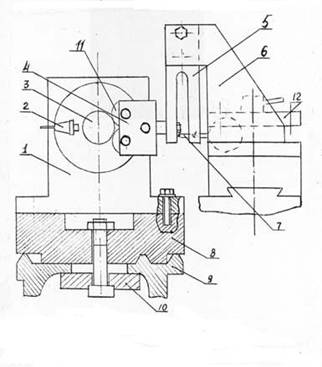

Рис. Устройство для исследования и испытания фрезерных головок где: 2 - датчик, 11 - подшипники качения, 12 - резцедержатель |
|||
|
Преимущества перед известными аналогами Конструкция обеспечивает возможность исследовать и испытывать фрезерные головки вне станка, и тем самым не загружать станок |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Повышение производительности труда в 2, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 25.08.2003 |
