ИННОВАЦИИ БИЗНЕСУ

Номер

29-334-03

Наименование проекта

Флуориметр ЛФл-Н

Назначение

Определение концентрации нативного хлорофилла фитопланктона и изучение индукции его флуорисценции

Рекомендуемая область применения

Эколого-биофизические, гидробиологические и химические исследования, а также при экспрессных методах при изучении распределения фитопланктона по акватории водоемов и в промышленных лабораториях

Описание

Описание к ИЛ № 29-334-03

Результат выполнения конструкторско-технологической разработки.

При работе флуориметра (см. рис.) излучение лампы АКГ-12-55 (1) проходит конденсатор 2, набор светофильтров 3, электромагнитный фотозатвор 6, далее через входное окно кюветного отделения 7 падает на кювету с пробой 12. Флуоресцентное излучение через выходное окно кюветного отделения направляется на модулятор 8, набор светофильтров 10 и далее на катод фотоэлектронного умножителя (ФЭУ).

Часть отраженного от стеклянной пластинки 4 света направляется по световоду 9 непосредственно на катод ФЭУ.

С выхода ФЭУ электрические сигналы поступают попеременно на схему деления с временным разделением каналов и далее на однокординатный самописец.

В проточном режиме обеспечивает непрерывные измерения флуоресценции хлорофилла при прокачке воды через проточную кювету флуориметра.

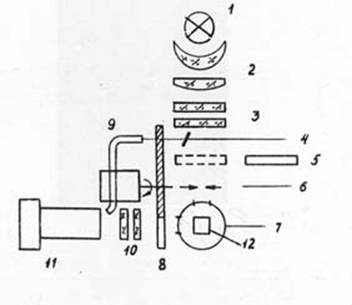

Рис. Оптическая схема флуориметра ЛФл-Н

Преимущества перед известными аналогами

Модулируется не возбуждающее излуч-е, а поток флуорисценции объекта исслед-я. Обеспеч-ся возможность созд-я более высокой средней облученности клеток. Работа как с пробами образцов, так и в проточном режиме при смене кюветного отделения

Стадия освоения

Внедрено в производство

Результаты испытаний

Наличие сменных фильтров для выделения спектральных областей излучений позволяет использовать прибор для измерения флуорисценции растворенного органического вещества ("Желтого" вещества)

Технико-экономический эффект

Повышение производительности труда в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.08.2003
