Описание к ИЛ № 29-304-03

Результат выполнения конструкторско-технологической разработки.

Датчик контроля представляет собой (см. рис.) 8 параллельно включенных резисторов r ₁-r ₄ - МЛТ-820 ±5%; r ₅-r ₈ - МЛТ-1-3,9 К ±5%. Величина резисторов подбирается из условий уверенного отсчета изменения суммарного входного сопротивления на ступень (принимается не менее 20 %).

Резисторы располагаются на плате из изоляционного материала размером 70х500х1,5 мм с шагом 50 мм и соединяются параллельно при помощи перемычек. Плата может быть изготовлена также из фольгированного стеклотекстолита, на которой после травления оставляют по краям соединительные полосы шириной 8-10 мм. К входу датчика подключается 2-жильный кабель ШРПЛ 2х0,5, после чего плата покрывается с обеих сторон с целью. Защиты от влаги влагостойким лаком УР-239.

Датчики устанавливаются в сооружение при бетонировании, перпендикулярно поверхности бетона, кабель выводится в удобном для измерений месте. В качестве вторичного отсчетного прибора может быть использован любой из мостов постоянного тока, например, Р-333, МО-62.

При разрушении поверхности бетона отключается соответствующее количество резисторов, что вызывает изменение исходного сопротивления датчика.

Зависимость входного сопротивления от глубины разрушения бетона приведена в таблице:

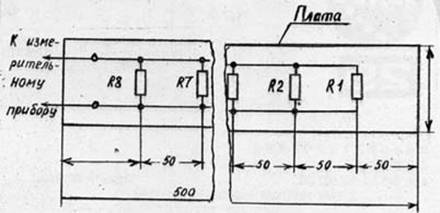

Рис. Схема датчика
