Результат выполнения конструкторской разработки.

Предлагаемая установка предназначена для скоростной переработки навоза сельскохозяйственных животных (коров, свиней, овец и др.) анаэробным способом (без доступа воздуха) непосредственно на ферме. При этом получают топливный газ метановой группы и высокоэффективное удобрение.

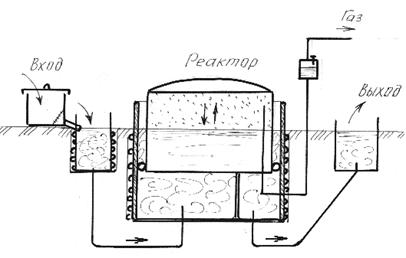

Малогабаритная установка (см.рисунок) состоит из одного резервуара-реактора и двух приемников для навоза, соединенных между собой трубопроводами.

Реактор и приемники выполнены из нескольких железобетонных канализационных колец с днищами. Сверху реактор закрыт металлической крышкой-колпаком, способной перемещаться внутри реактора по высоте 150-250 мм, опираясь на специальные ролики. Внутри реактор разделен перегородкой на две полости.

С первой полостью реактора соединена подводящая труба от приемника навоза, а со второй - отводящая труба от приемника-накопителя. Перемешивание продукта в реакторе происходит естественным путем при передаче очередных порций навоза в приемник.

Сбоку в реакторе смонтирована Г-образная отводная труба для газа, верхняя часть которой находится выше уровня жидкости в реакторе над подвижной крышкой. Эта труба связана с устройством для осушки получаемого газа, выходной патрубок на котором может быть подключен к газовой колонке.

Приемный резервуар и реактор снабжены электрообогревом для гомогенной навозной среды (31 ⁰С). Для этого снаружи резервуары обвиты специальным нагревательным кабелем.

Работает установка следующим образом.

Перед укладкой в приемный резервуар навоз перемешивают и разбавляют водой в соотношении 1:5 (навоз - вода) в специальном ящике, из которого затем через сетку (30х30 мм) пропускают в приемный резервуар, оставшиеся в навозе крупные включения (более 30-40 мм) выкладывают лопатой в кучу для перепревания.

При поступлении порции навозной жижи в приемный резервуар часть ее перепускается по трубе в реактор, и вместе с тем из реактора часть отработанной жижи перегоняется по трубе в выходной резервуар.

По мере поступления навозной жижи в реактор (по установленному режиму) происходит естественная гомогенизация, турбулизация и биологическая переработка органических веществ микроорганизмами (метаболизм) с выработкой биогаза метановой группы.

Переработанный продукт автоматически переливается из одной полости в другую и по трубопроводу перепускается в приемный резервуар для готового продукта. Из этого приемника готовый продукт вычерпывается и используется в качестве удобрения.

Получающийся в реакторе биогаз выходит по Г-образной отводящей трубе в устройство для осушки, где обезвоживается и охлаждается, после чего его можно использовать для хозяйственных целей (подогрев воды в отопительных котлах и др.).

При нормальной работе биореактора (температура в пределах 28-32 ⁰С) перерабатывается до 80-90% биомассы, уничтожается в ней до 85% семян сорных трав и до 90% гельминтов.

Экономический эффект от применения такой малогабаритной установки достигается в основном за счет быстрой и эффективной (экологически чистой) переработки навоза в течение 10-12 дней, получения топливного газа (метана) и высококачественного, обеззараженного от семян сорных трав и гельминтов органического удобрения.
