Наименование проекта Приспособление зубофрезерное |
|
Назначение Для установки и закрепления деталей типа шестерен при их обработке |
|
Рекомендуемая область применения На зубообрабатывающих станках |
|
Описание
Результат выполнения конструкторской разработки. Приспособление зубофрезерное (рис.1) состоит из подставки, оправки с напрессованной на нее упругой тонкостенной втулкой, плунжеров, нажимных винтов, центровика, шпильки, шайбы, гайки и винтов. Внутренняя полость оправки заполнена маслом. Приспособление закрепляется на столе станка с базированием по центровику. Сменная подставка устанавливается на оправку и крепится к ней винтами. На втулку устанавливается сменное кольцо, наружный диаметр которого соответствует базовому отверстию обрабатываемой детали. При вращении винта плунжер перемещается, создавая внутреннее гидростатическое давление, которое передается равномерно на все стенки полости втулки. Центрирование и закрепление сменного кольца происходит за счет увеличения диаметра установочной поверхности тонкостенной втулки под действием давления масла. Обрабатываемая деталь базовым отверстием устанавливается на сменное кольцо и закрепляется посредством гайки, шпильки, шайбы и сменного прижима.

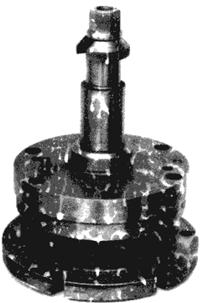

Рис.1 Приспособление зубофрезерное |
|
Преимущества перед известными аналогами Удобство в эксплуатации. Сокращение времени на установку и закрепление детали. Повышение точности обработки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение точности установки на 20%. Сокращение времени обработки на 25% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 25.08.2003 |
